Halogen headlamps, assembly
WARNING: This page does not describe the selected car, but rather 16 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- After performing any repairs or service that could affect headlight aim, check/adjust aim.

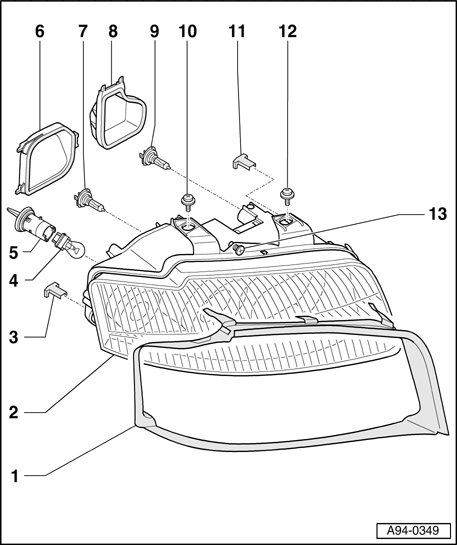

1 - Trim cover
2 - Headlamp housing
3 - Vent element
4 - Turn signal/parking lamp bulb
- 12 V, 27/7 W
- Orange
- Replacing → Turn signal/parking lamp bulb, replacing
5 - Bulb holder
- For turn signal/parking lamp bulb
6 - Housing cover
- For low beam headlamps
7 - Left Low Beam Headlamp M29 , Right Low Beam Headlamp M31 - bulb
- H7 - 12 V, 55 W
- Replacing → Low Beam Headlamp M29 / M31 - bulb, replacing
8 - Housing cover
- For high beam headlamps
9 - Left High Beam Headlamp M30 , Right High Beam Headlamp M32 - bulb
- H7 - 12 V, 55 W
- Replacing → High Beam Headlamp M30 / M32 - bulb, replacing
10 - Screw - 6 Nm
11 - Vent element
12 - Screw - 6 Nm
13 - Stop bolt
- For aligning headlamp housing with body contour
- Must make contact with lock carrier
