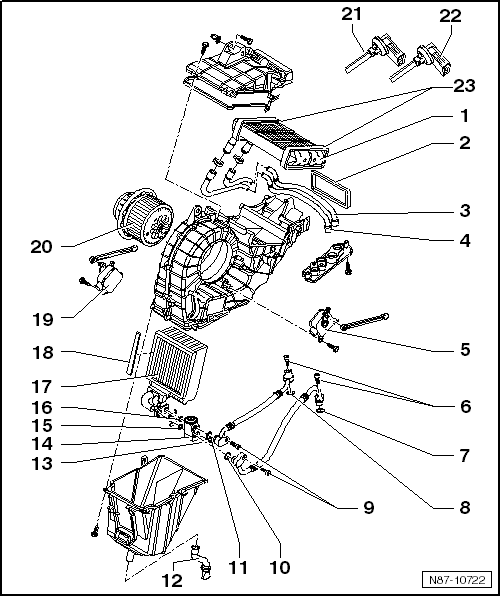

Second Rear Heating And A/C Unit, Disassembling And Assembling
WARNING: This page is about a different car, the 2014 Volkswagen Touareg, 2013 Volkswagen Touareg, 2012 Volkswagen Touareg, and 2011 Volkswagen Touareg. However, it is still accessible from the selected car via links, so may be relevant.
- Rear Heater Core
- Removing and installing. Refer to HEATER CORE, REMOVING AND INSTALLING .
- Seal
- Coolant Supply Line
- Coolant Return Line
- Right Rear Temperature Door Motor -V314-
- Removing and installing. Refer to RIGHT REAR TEMPERATURE DOOR MOTOR -V314-, REMOVING AND INSTALLING .
- Securing Bolts
- 12 ± 1.5 Nm
- Refrigerant line
- O-ring
- Always replace
- 14.3 mm; 2.4 mm
- O-ring
- Always replace
- 10.8 mm; 1.8 mm
- Securing Bolts
- 10 ± 1 Nm
- Refrigerant line to expansion valve
- O-ring
- Always replace
- 14.3 mm; 2.4 mm
- O-ring
- Always replace
- 10.8 mm; 1.8 mm
- Condensation Water Drain Hose with ValveNOTE:
Ensure that the condensation water drain hose with valve is not kinked or pinched during installation. Refer to CONDENSATION DRAIN HOSE, CHECKING .
- Cylindrical Screw
- Expansion Valve
- O-ring
- Always replace
- 10.8 mm; 1.8 mm
- O-ring
- Always replace
- 14.3 mm; 2.4 mm
- Rear Evaporator
- Removing and installing. Refer to REAR EVAPORATOR, REMOVING AND INSTALLING, WITH HEATER AND A/C UNIT INSTALLED .
- Seal
- Left Rear Temperature Door Motor -V313-
- Removing and installing. Refer to LEFT REAR TEMPERATURE DOOR MOTOR -V313-, REMOVING AND INSTALLING .
- Rear Fresh Air Blower -V80-
- Removing and installing. Refer to REAR FRESH AIR BLOWER -V80-, REMOVING AND INSTALLING .
- Left Rear Vent Temperature Sensor -G405-
- Removing and installing. Refer to LEFT REAR VENT TEMPERATURE SENSOR -G405-, REMOVING AND INSTALLING .
- Right Rear Vent Temperature Sensor -G406-
- Removing and installing. Refer to RIGHT REAR VENT TEMPERATURE SENSOR -G406-, REMOVING AND INSTALLING .
- Rear Heater Core Seal
