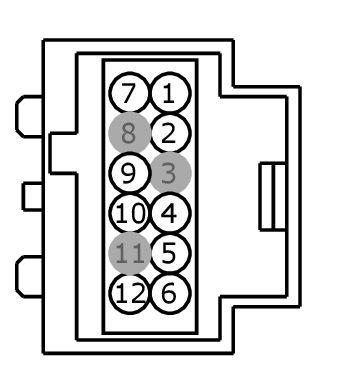

Connector End View C9440 - Window Patch Lane Departure Warning Heater
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
WINDOW PATCH LANE DEPARTURE WARNING HEATER
COLOR
HARNESS
14335
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | |
| 2 | CBP22 (GN-OG) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | CRB08 (BU-GY) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW + | |
| 5 | VX107 (YE-GY) | 22 | CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 | |
| 6 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 7 | RRD12 (BN) | 26 | CTRL MOD. - ELECTROCHROMIC MIRROR - | |
| 8 | * | * | Not Used | |
| 9 | LRD12 (BU-GY) | 26 | CTRL MOD. - ELECTROCHROMIC MIRROR + | |
| 10 | RRB08 (BU-WH) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - | |
| 10 | RRB08 (BN-VT) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - | |
| 11 | * | * | Not Used | |
| 12 | CBB10 (YE-OG) | 22 | FUSE - OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1185 |
Service Part Number: BU2Z-14S411-AJA Gauge: 18 Pin material: Tin (greased) Cavities: 12 Vehicle Uses Camera - Reverse Park Aid Switch - Gear Shift Select/Neutral Safety |
