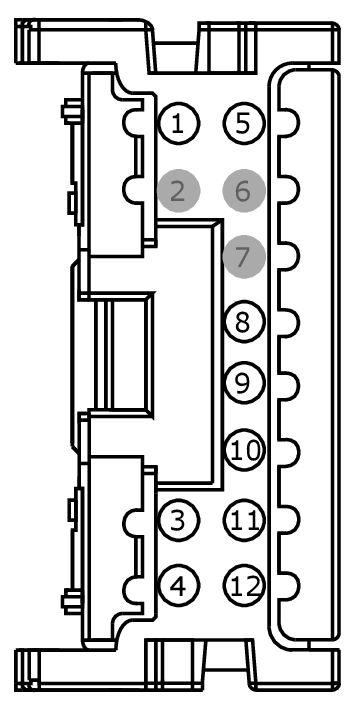

Connector End View C9224 - Image Processing Module A (IPMA)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
IMAGE PROCESSING MODULE A (IPMA)
COLOR
HARNESS
14335
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RRB08 (BU-WH) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - | |
| 1 | RRB08 (BN-VT) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - | |
| 2 | * | * | Not Used | |
| 3 | VES11 (BU-BN) | 22 | CTRL MOD. - CRUISE CONTROL (ADAPTIVE) CAN BUS HIGH | |
| 4 | CBP22 (GN-OG) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 4 | CBP36 (BU-BN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 5 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | CRB08 (BU-GY) | 22 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW + | |
| 9 | VDB26 (GY-BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 10 | VDB25 (GN-OG) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 11 | VES12 (YE-GN) | 22 | CTRL MOD. - CRUISE CONTROL (ADAPTIVE) CAN BUS LOW | |
| 12 | CRB05 (GN-OG) | 22 | SWITCH - LANE DEPARTURE WARNING (LDW) |
