Connector End View C6104A - Exterior Mirror Camera RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
EXTERIOR MIRROR CAMERA RH
COLOR
HARNESS
14630
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | DMP34 (BK) | 20 | CTRL MOD. - CAMERA SIDE 360 RIGHT D | |
| 2 | VMP34 (GN-VT) | 20 | CAMERA - SIDE 360 RIGHT VIDEO+ | |
| 3 | VMP35 (VT-BN) | 20 | CAMERA - SIDE 360 RIGHT VIDEO- | |
| 4 | CMP33 (BU) | 20 | CTRL MOD. - CAMERA SIDE 360 # POWER |

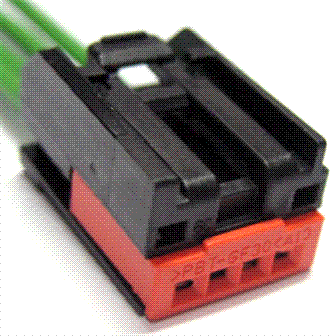

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
