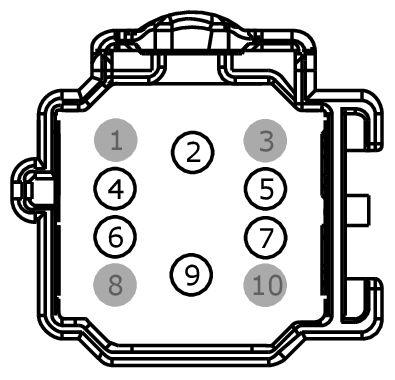

Connector End View C4527 - Liftgate Drive Motor Assembly LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
LIFTGATE DRIVE MOTOR ASSEMBLY LH
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPR57 (GN-WH) | 16 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # OPEN (IF POSITIVE) | |
| 3 | * | * | Not Used | |
| 4 | CPR55 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR POWER | |
| 5 | RPR55 (WH-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR RETURN | |
| 6 | VPR53 (BU-WH) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 1 (OPEN IF LEAD) | |
| 7 | VPR54 (BU-BN) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 2 (CLOSE IF LEAD) | |
| 8 | * | * | Not Used | |
| 9 | CPR58 (GN-OG) | 16 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # CLOSE (IF POSITIVE) | |
| 10 | * | * | Not Used |
