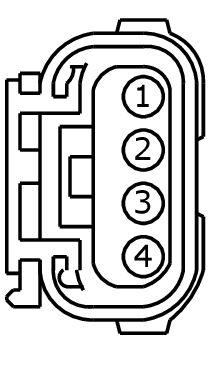

Connector End View C4330 - Fuel Pump Assembly
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FUEL PUMP ASSEMBLY
COLOR
HARNESS
14405
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RMC32 (GN-BU) | 16 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 2 | VMC11 (YE-VT) | 16 | SENSOR - FUEL LEVEL (FLI) | |
| 3 | RE515 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | |
| 4 | CE515 (YE-GY) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) + |

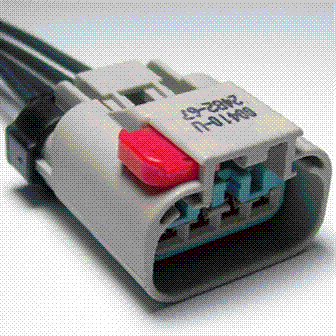

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1373 |
Service Part Number: 3U2Z-14S411-DGAB Gauge: 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Fuel Pump/Sending Unit Module - Fuel Pump Driver Sensor - Fuel Level |
