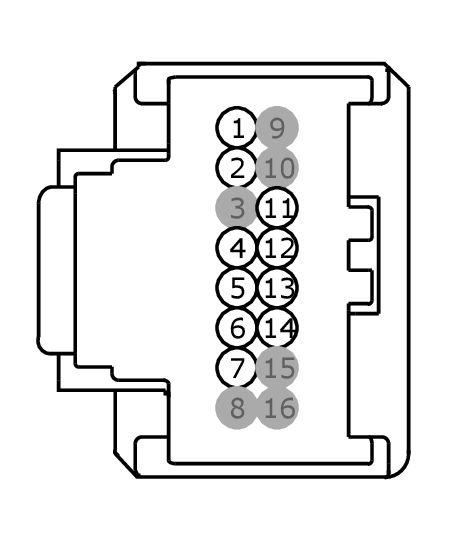

Connector End View C4250C - Power Fold Module (PFM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER FOLD MODULE (PFM)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPSR2 (BN-WH) | 22 | SWITCH - 3RD ROW SEAT LEFT RECLINE FORWARD | |
| 2 | RPSA4 (YE-VT) | 18 | SENSOR - 3RD ROW SEAT LEFT STOW - | |
| 3 | * | * | Not Used | |
| 4 | RPSS4 (GY-BU) | 22 | SWITCH - SEAT FOLD COMMON - | |
| 5 | CPSR9 (BU-GN) | 22 | SWITCH - 3RD ROW HEADREST FOLD | |
| 6 | CPS56 (GN-BN) | 22 | SWITCH - 2ND ROW SEAT RELEASE LEFT | |
| 7 | CPS57 (GY-BN) | 22 | SWITCH - 2ND ROW SEAT RELEASE RIGHT | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | LPSB5 (GN-WH) | 18 | SENSOR - 3RD ROW SEAT RIGHT STOW | |
| 12 | LPSA4 (VT-WH) | 18 | SENSOR - 3RD ROW SEAT LEFT STOW + | |
| 13 | LPSB8 (BN-YE) | 18 | SENSOR - 3RD ROW SEAT RIGHT RECLINE | |
| 14 | LPSA7 (GN-BU) | 18 | SENSOR - 3RD ROW SEAT LEFT RECLINE + | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
