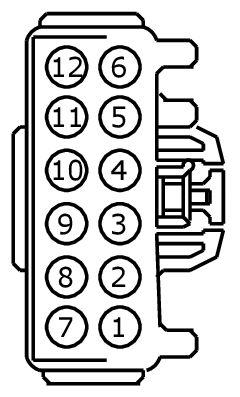

Connector End View C4250B - Power Fold Module (PFM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER FOLD MODULE (PFM)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPSB3 (BU-OG) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 1 STOW POSITIVE (+) | |
| 2 | CPSB6 (GN-BN) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 1 RECLINE POSITIVE (+) | |
| 3 | CPSR5 (WH-OG) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 2 RECLINE POSITIVE (+) | |
| 3 | CPSR7 (YE-BU) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 2 RECLINE POSITIVE (+) | |
| 4 | CPSA5 (BU-BN) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 1 RECLINE POSITIVE (+) | |
| 4 | CPSR8 (WH-VT) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 2 STOW POSITIVE (+) | |
| 5 | CPSR7 (YE-BU) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 2 RECLINE POSITIVE (+) | |
| 5 | CPSA2 (BU-GN) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 1 STOW POSITIVE (+) | |
| 6 | CPSB6 (GY-BN) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 1 RECLINE POSITIVE (+) | |
| 6 | CPSA5 (BU-BN) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 1 RECLINE POSITIVE (+) | |
| 6 | CPSB6 (GN-BN) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 1 RECLINE POSITIVE (+) | |
| 7 | CPSR6 (GN-VT) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 2 STOW POSITIVE (+) | |
| 8 | CPSR5 (WH-OG) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 2 RECLINE POSITIVE (+) | |
| 9 | CPSR6 (GN-VT) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 2 STOW POSITIVE (+) | |
| 10 | CPSA2 (BU-GN) | 18 | CTRL MOD. - 3RD ROW SEAT LEFT MOTOR 1 STOW POSITIVE (+) | |
| 11 | CPSR8 (WH-VT) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 2 STOW POSITIVE (+) | |
| 12 | CPSB3 (BU-OG) | 18 | CTRL MOD. - 3RD ROW SEAT RIGHT MOTOR 1 STOW POSITIVE (+) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
