Connector End View C4250A - Power Fold Module (PFM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER FOLD MODULE (PFM)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD313 (BK-GN) | 10 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | |
| 1 | SBB31 (WH-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 1 | GD313 (BK-GN) | 10 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | SBB31 (WH-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 4 | SBB31 (WH-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 4 | GD348 (BK-YE) | 10 | GROUND - PILLAR C OR QUARTER PANEL RIGHT |
| Available Pigtail Kits | |

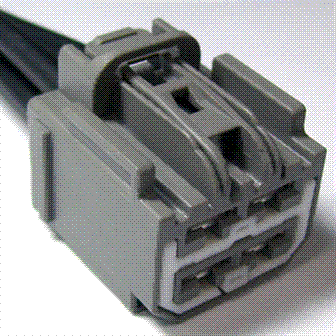

| Pigtail Kit Part Number WPT-1177 |
Service Part Number: AU2Z-14S411-BHA Gauge: 10 Pin material: Tin Cavities: 4 Vehicle Uses Mating Connector WPT-1408 Resistor - Blower Motor (Front) Switch - Heater / A/C Blower (Front) |
