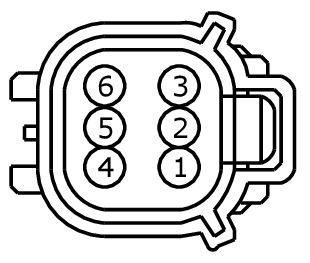

Connector End View C3819 - SEATBELT Buckle Switch, Second Row, Center
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SEATBELT BUCKLE SWITCH, SECOND ROW, CENTER
COLOR
HARNESS
14A411
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR205 (WH-OG) | 20 | SENSOR - SEATBELT BUCKLE (SEATBELT REMINDER) ROW 2 MIDDLE | |
| 2 | CBX07 (GN-RD) | 22 | POWER - CTRL MOD. AMBIENT LIGHTING | |
| 3 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 4 | RR172 (GN-VT) | 20 | CTRL MOD. - COMMON RETURN FOR RESTRAINTS SENSORS/SWITCHES | |
| 5 | VDN13 (BN) | 22 | CTRL MOD. - LIN BUS # BCM 5 | |
| 6 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-971 |
Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Motor - Engine Cooling Fan Motor - Running Board |
