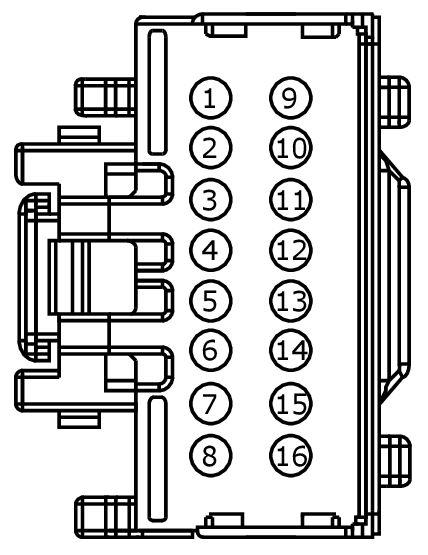

Connector End View C3696E - Seat Control Module B (SCMB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SEAT CONTROL MODULE B (SCMB)
COLOR
HARNESS
14D230
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS03 (VT-GY) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | |
| 2 | CPS02 (GY-YE) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | |
| 3 | CPS69 (GY-VT) | 16 | CTRL MOD. - FRONT PASSENGER SEAT HEAD RESTRAINT DOWN | |
| 4 | CPS70 (YE-BU) | 16 | CTRL MOD. - FRONT PASSENGER SEAT HEAD RESTRAINT UP | |
| 5 | CPS01 (GN-BU) | 16 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | |
| 6 | CPS06 (GN-WH) | 16 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | |
| 7 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 9 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 10 | CPS47 (WH) | 18 | CTRL MOD. - DRIVER SEAT CUSHION RETRACT | |
| 11 | CPS46 (VT) | 18 | CTRL MOD. - DRIVER SEAT CUSHION EXTEND | |
| 12 | CPSM0 (GN-WH) | 16 | CTRL MOD. - FRONT PASSENGER SEAT UPPER BACK PIVOT FORE | |
| 13 | CPSM1 (GY-YE) | 16 | CTRL MOD. - FRONT PASSENGER SEAT UPPER BACK PIVOT AFT | |
| 14 | CPSH1 (GN) | 18 | SWITCH - SEAT ADJUST FRONT PASSENGER SEAT CUSHION RETRACT | |
| 15 | CPSH0 (YE-OG) | 18 | SWITCH - SEAT ADJUST FRONT PASSENGER SEAT CUSHION EXTEND | |
| 16 | VPS81 (WH) | 20 | CTRL MOD. - FRONT PASSENGER SEAT SWITCH LIN BUS |
