Connector End View C3696C - Seat Control Module B (SCMB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SEAT CONTROL MODULE B (SCMB)
COLOR
HARNESS
14D230
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | |
| 2 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | |
| 3 | GD383 (BK-WH) | 14 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | GD383 (BK-WH) | 14 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT |

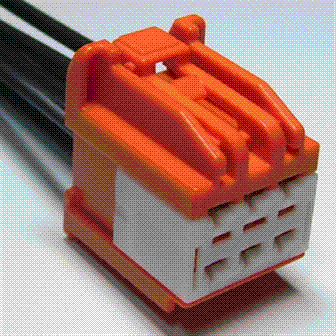

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1330 |
Service Part Number: DU2Z-14S411-HA Gauge: 14 Pin material: Tin Cavities: 6 Vehicle Uses Inverter - DC to AC |
