Connector End View C3590 - Gear Shift Module (GSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
GEAR SHIFT MODULE (GSM)
COLOR
HARNESS
14B079
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

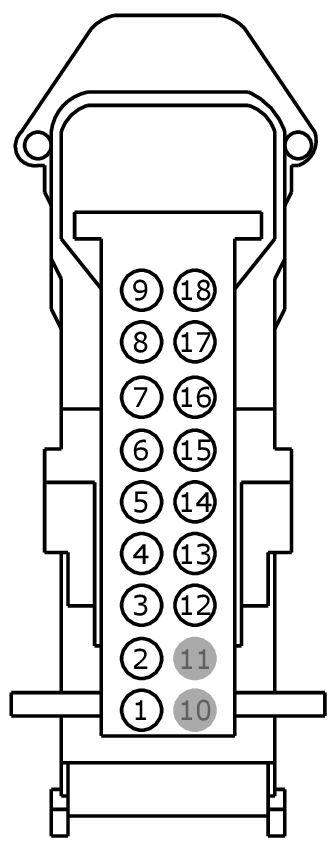

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP13 (GY-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 2 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 3 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | CPL93 (GY-OG) | 22 | SWITCH - LATCH DRIVER UPPER # AJAR | |
| 5 | CET43 (GY) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 6 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 7 | CET34 (BN-GN) | 22 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) | |
| 8 | CET83 (BU-OG) | 22 | SWITCH - SHIFT-BY-WIRE OVERRIDE 2 (OVERRIDE_SW_2) | |
| 9 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CBP19 (BN-WH) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 13 | VE475 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW | |
| 14 | VE474 (BU-GN) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED HIGH | |
| 15 | CPL26 (GN-VT) | 22 | SWITCH - LATCH DRIVER OR LEFT FRONT # AJAR | |
| 16 | CET82 (GN-VT) | 22 | SWITCH - SHIFT-BY-WIRE OVERRIDE 1 (OVERRIDE_SW_1) | |
| 17 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 18 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1399 |

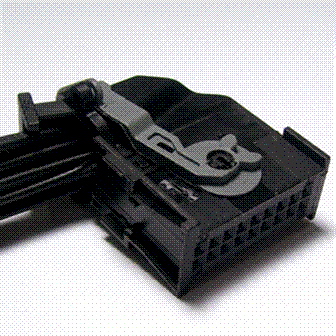

Service Part Number: EU2Z-14S411-LA Gauge: 20 Pin material: Tin (greased) Cavities: 18 Vehicle Uses Module - Gear Shift |
