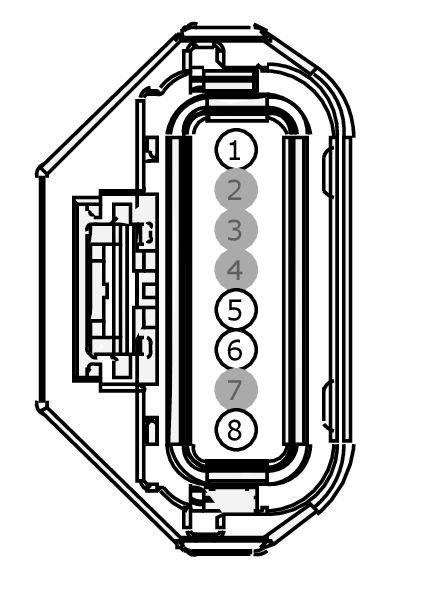

Connector End View C3511 - Rear Entertainment Module (RETM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR ENTERTAINMENT MODULE (RETM)
COLOR
HARNESS
14A411
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP33 (RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 6 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 7 | * | * | Not Used | |
| 8 | GD238 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1434 |
Service Part Number: FU2Z-14S411-ADA Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Sensor - Blind Spot Detection |
| Pigtail Kit Part Number WPT-1545 |
Service Part Number: FU2Z-14S411-ADB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Module - Audio Control Module - Side Obstacle Detection Sensor - Blind Spot Detection |
