Connector End View C3501 - Dc/Ac Inverter Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DC/AC INVERTER MODULE
COLOR
HARNESS
14B079/14K042
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

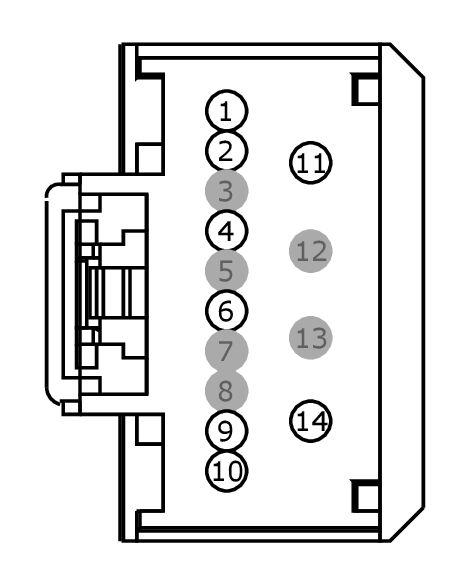

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RYA03 (BU-BN) | 20 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | |
| 2 | LYA03 (YE-VT) | 20 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | |
| 3 | * | * | Not Used | |
| 4 | HYA01 (OG-GN) | 20 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | |
| 5 | * | * | Not Used | |
| 6 | HYA02 (OG-WH) | 20 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | VDN04 (VT-WH) | 22 | CTRL MOD. - LIN BUS # BCM 4 | |
| 10 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 11 | GD214 (BK-BU) | 12 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | SBB41 (RD) | 10 | FUSE - OR CIRCUIT BREAKER |
| Available Pigtail Kits | |

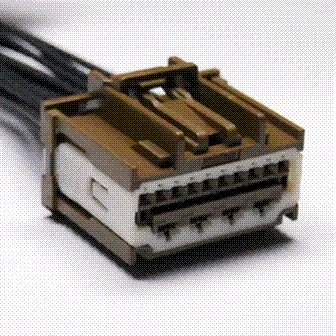

| Pigtail Kit Part Number WPT-1552 |
Service Part Number: JU2Z-14S411-ANA Gauge: 14 20 Pin material: Tin Cavities: 14 Vehicle Uses Inverter - DC to AC Radio - Amplifier Speaker - Subwoofer |
