Connector End View C3316 - Front Seat Backrest Heater Mat RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FRONT SEAT BACKREST HEATER MAT RH
COLOR
HARNESS
14D233
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CHS12 (YE-GN) | 16 | HEATER - PASSENGER CUSHION / BACK | |
| 1 | CHS12 (BU-GY) | 16 | HEATER - PASSENGER CUSHION / BACK | |
| 2 | RHS07 (BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER - | |
| 2 | GD383 (BK-WH) | 16 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | |
| 2 | RHS88 (GY-BN) | 16 | CTRL MOD. - PASSENGER SEAT HEATER ELEMENT - |
| Available Pigtail Kits | |

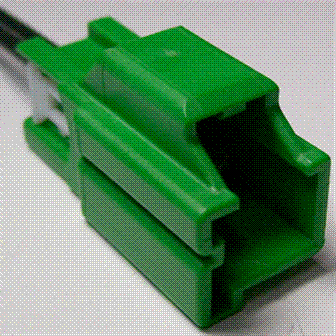

| Pigtail Kit Part Number WPT-1238 |
Service Part Number: 8U2Z-14S411-VB Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Element - Heated Seat Indicator - Passenger Airbag Deactivation (PADI) |

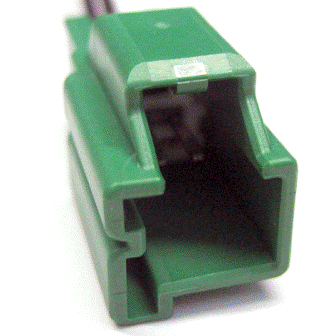

| Pigtail Kit Part Number WPT-917 |
Service Part Number: 8U2Z-14S411-VA Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses Element - Heated Seat |
