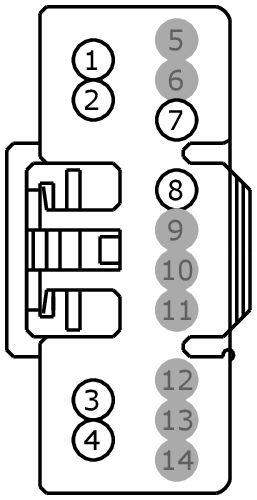

Connector End View C3313A - Power Running Board (PRB) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER RUNNING BOARD (PRB) MODULE
COLOR
HARNESS
14401/14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPR41 (BU-WH) | 18 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER DEPLOY | |
| 1 | CPR41 (BU-WH) | 20 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER DEPLOY | |
| 2 | CPR42 (WH) | 20 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER STOW | |
| 2 | CPR42 (WH) | 18 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER STOW | |
| 3 | CPR45 (VT-GY) | 18 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER STOW | |
| 3 | CPR45 (VT-GY) | 20 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER STOW | |
| 4 | CPR44 (BN-WH) | 20 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER DEPLOY | |
| 4 | CPR44 (BN-WH) | 18 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER DEPLOY | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VPRC8 (VT-GY) | 22 | CTRL MOD. - POWER RUNNING BOARD # ILLUMINATION LEFT | |
| 8 | VPRC9 (WH-GN) | 22 | CTRLMOD. - POWER RUNNING BOARD # ILLUMINATION RIGHT | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used |
