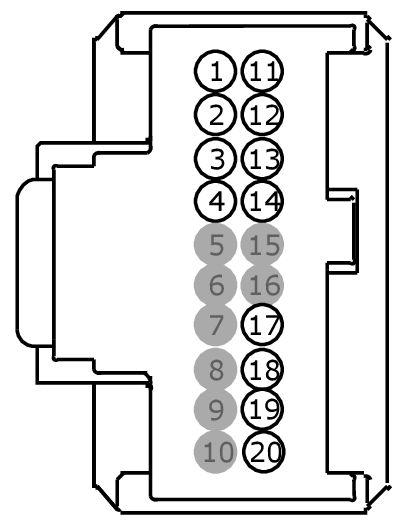

Connector End View C3299E - Driver Seat Module (DSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DRIVER SEAT MODULE (DSM)
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPP23 (VT-GY) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) DOWN | |
| 2 | CPP04 (GY) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | |
| 3 | CPP03 (GN-VT) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD | |
| 4 | CPP22 (GY-BN) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | VPS12 (GY-OG) | 20 | SENSOR - DRIVER SEAT RECLINE | |
| 12 | VPP08 (WH) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TILT (RAKE) | |
| 13 | VPP17 (VT-BN) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) | |
| 14 | VPP16 (BU-BN) | 20 | SENSOR - ADJUSTABLE PEDAL | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CPP09 (VT-OG) | 20 | SWITCH - ADJUST. PEDALS # FORWARD | |
| 18 | CPP10 (BN-BU) | 20 | SWITCH - ADJUST. PEDALS # REARWARD | |
| 19 | CPS29 (WH-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | |
| 20 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
