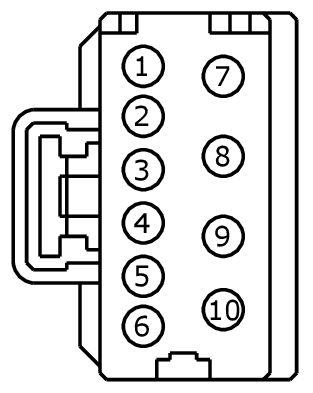

Connector End View C3299C - Driver Seat Module (DSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DRIVER SEAT MODULE (DSM)
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | |
| 2 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | |
| 3 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE RECLINE | |
| 4 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | |
| 5 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | |
| 6 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | |
| 7 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 8 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 9 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 10 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1042 |
Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Module - Transfer Case Shift Control |
