Connector End View C3299B - Driver Seat Module (DSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DRIVER SEAT MODULE (DSM)
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

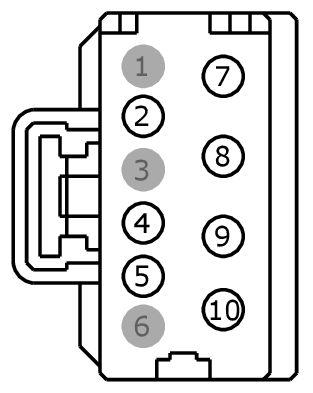

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CHS02 (YE-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + | |
| 3 | * | * | Not Used | |
| 4 | RHS02 (BU-OG) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER - | |
| 5 | CHS07 (GY-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER + | |
| 6 | * | * | Not Used | |
| 7 | RHS07 (BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER - | |
| 8 | SBB66 (GN-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 9 | SBB66 (GN-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 10 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH |
| Available Pigtail Kits | |

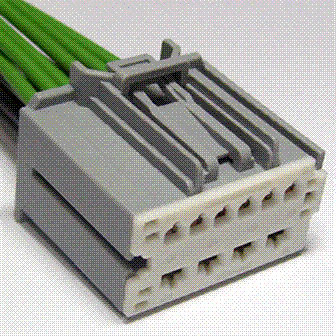

| Pigtail Kit Part Number WPT-1354 |
Service Part Number: DU2Z-14S411-ADA Gauge: 14 16 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Radio - Amplifier |
