Connector End View C3299A - Driver Seat Module (DSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DRIVER SEAT MODULE (DSM)
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

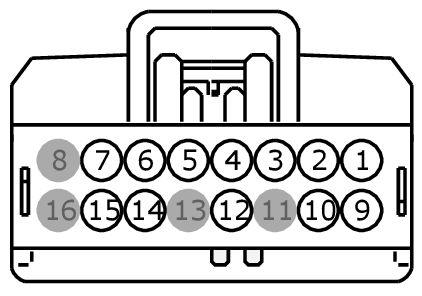

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VHS16 (BU-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK BLOWER SPEED CONTROL | |
| 2 | VHS18 (BN-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION BLOWER SPEED CONTROL | |
| 3 | VHS21 (BU-WH) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER BACK BLOWER SPEED CONTROL | |
| 4 | VHS23 (BN-BU) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION BLOWER SPEED CONTROL | |
| 5 | RHS03 (GY-OG) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - | |
| 6 | CHS08 (BN-YE) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN + | |
| 7 | CHS03 (GN-BN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + | |
| 8 | * | * | Not Used | |
| 9 | RHS26 (VT-GY) | 20 | SENSOR - TEMP. DRIVER OR LEFT - | |
| 10 | RHS27 (BN-VT) | 20 | SENSOR - TEMP. PASSENGER OR RIGHT - | |
| 11 | * | * | Not Used | |
| 12 | VHS26 (VT) | 20 | SENSOR - CUSHION TEMP. DRIVER OR LEFT | |
| 13 | * | * | Not Used | |
| 14 | VHS27 (WH-OG) | 20 | SENSOR - CUSHION TEMP. PASSENGER OR RIGHT | |
| 15 | RHS08 (VT-WH) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN - | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1585 |
Service Part Number: KU2Z-14S411-FB Gauge: 20 Pin material: Silver Cavities: 16 Vehicle Uses Module - Audio Control Module - Seat Multi Contour |
| Pigtail Kit Part Number WPT-1579 |
Service Part Number: KU2Z-14S411-FA Gauge: 20 Pin material: Silver Cavities: 16 Vehicle Uses Module - Audio Control Module - Seat Multi Contour |
