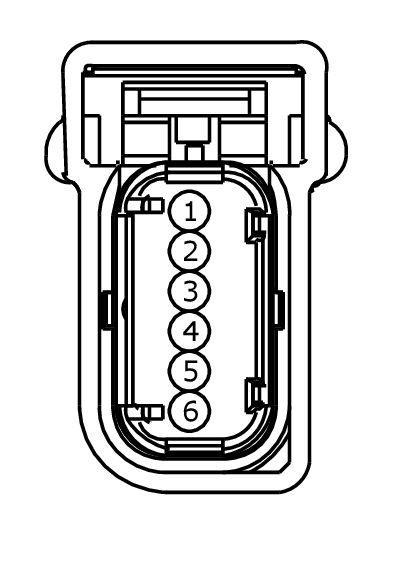

Connector End View C3296 - SEATBELT Buckle Switch, Driver
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SEATBELT BUCKLE SWITCH, DRIVER
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDN13 (BN) | 20 | CTRL MOD. - LIN BUS # BCM 5 | |
| 2 | CBX07 (GN-RD) | 20 | POWER - CTRL MOD. AMBIENT LIGHTING | |
| 3 | GD908 (BK) | 20 | GROUND - CTRL MOD. AMBIENT LIGHTING | |
| 4 | CR146 (GY-VT) | 20 | CTRL MOD. - SEATBELT SHOULDER ADAPTIVE LOAD LIMITING DRIVER + | |
| 5 | CR201 (GN-BU) | 20 | SENSOR - SEATBELT BUCKLE (SEATBELT REMINDER) FRONT DRIVER SIDE | |
| 6 | RR137 (BU-GY) | 20 | CTRL MOD. - SENSOR SEAT TRACK POSITION DRIVER - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1329 |
Service Part Number: DU2Z-14S411-EA Gauge: 20 Pin material: Tin Cavities: 6 Vehicle Uses Antenna - Keyless Entry Handle - Decklid Switch - Keyless Entry Switch - Seatbelt |
