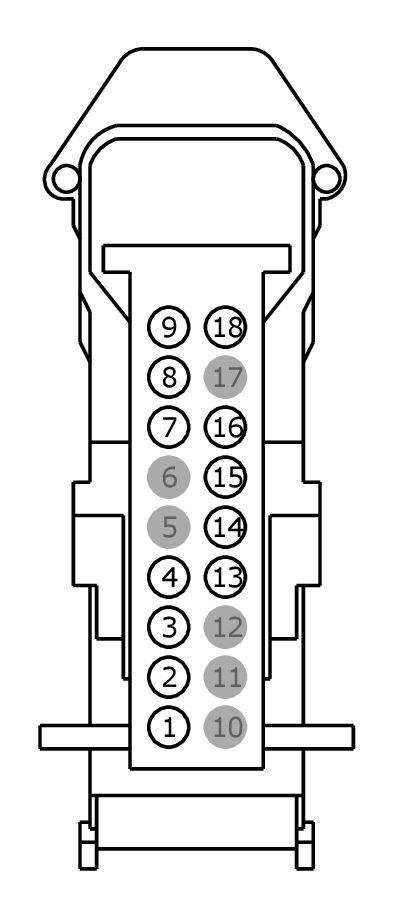

Connector End View C3245 - Gear Shift Module (GSM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
GEAR SHIFT MODULE (GSM)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP13 (GY-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 2 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 3 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | CPL43 (VT-GY) | 22 | SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CET34 (BN-GN) | 22 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) | |
| 8 | CET83 (BU-OG) | 22 | SWITCH - SHIFT-BY-WIRE OVERRIDE 2 (OVERRIDE_SW_2) | |
| 9 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | VE475 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW | |
| 14 | VE474 (BU-GN) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED HIGH | |
| 15 | CPL26 (GN-VT) | 22 | SWITCH - LATCH DRIVER OR LEFT FRONT # AJAR | |
| 16 | CET82 (GN-VT) | 22 | SWITCH - SHIFT-BY-WIRE OVERRIDE 1 (OVERRIDE_SW_1) | |
| 17 | * | * | Not Used | |
| 18 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE |
