Connector End View C3198 - Rear HVAC Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR HVAC MODULE
COLOR
HARNESS
14B079/14K042
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 3 | CHS49 (VT) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR LOW | |
| 4 | CHS53 (WH-BN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR LOW | |
| 5 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 6 | SBP32 (VT-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 7 | CHS48 (YE) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR HIGH | |
| 8 | CHS52 (BU) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR HIGH | |
| 9 | CHS46 (YE-GN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT SELECT HIGH | |
| 10 | CHS50 (BU-GY) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT SELECT HIGH |

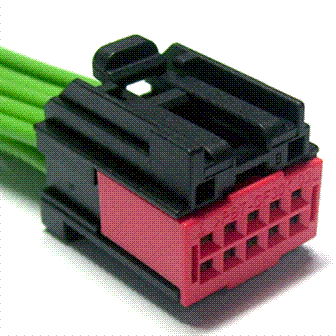

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1083 |
Service Part Number: AU2Z-14S411-AHA Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Module - Front Interface Switch - Heater A/C Blower (Rear) |
