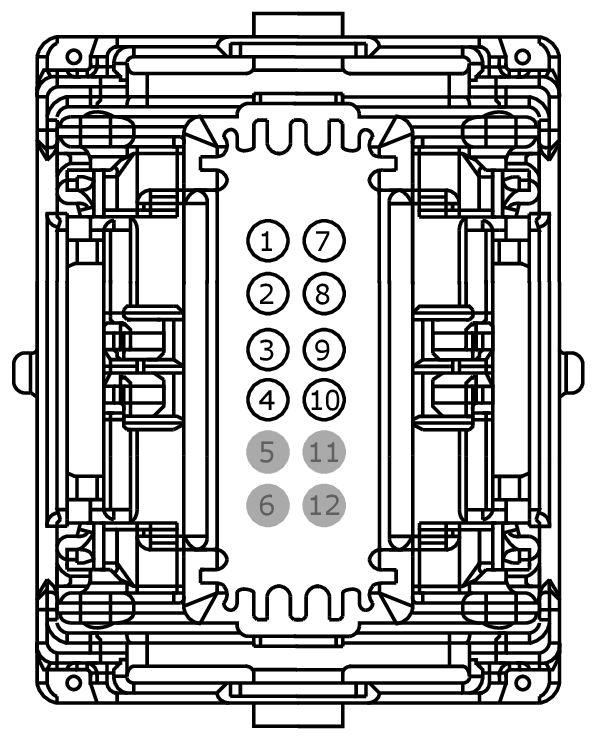

Connector End View C3055 - Front Seat Headrest Motor Assembly LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FRONT SEAT HEADREST MOTOR ASSEMBLY LH
COLOR
HARNESS
14D232
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPSF1 (GN-BN) | 20 | CTRL MOD. - DRIVER SEAT HEAD RESTRAINT AFT | |
| 2 | CPSF0 (BU) | 20 | CTRL MOD. - DRIVER SEAT HEAD RESTRAINT FORE | |
| 3 | CPS60 (BN) | 20 | CTRL MOD. - DRIVER SEAT HEAD RESTRAINT UP | |
| 4 | CPS59 (GN) | 20 | CTRL MOD. - DRIVER SEAT HEAD RESTRAINT DOWN | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VPSF4 (GN) | 20 | SENSOR - DRIVER SEAT HEAD RESTRAINT FORE/AFT + | |
| 8 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 9 | VPS63 (BU-OG) | 20 | SENSOR - DRIVER SEAT HEAD RESTRAINT UP/DOWN | |
| 10 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |
