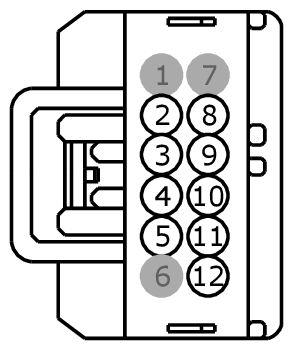

Connector End View C3054A - Heated Seat Module, Rear
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEATED SEAT MODULE, REAR
COLOR
HARNESS
14B686
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CHS46 (YE-GN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT SELECT HIGH | |
| 3 | VHS42 (GN) | 22 | SENSOR - CUSHION TEMP REAR LEFT | |
| 4 | CHS49 (VT) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR LOW | |
| 5 | CHS48 (YE) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR HIGH | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | CHS50 (BU-GY) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT SELECT HIGH | |
| 9 | VHS45 (GY-BN) | 22 | SENSOR - CUSHION TEMP REAR RIGHT | |
| 10 | CHS53 (WH-BN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR LOW | |
| 11 | CHS52 (BU) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR HIGH | |
| 12 | RHS41 (GN-BN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR CUSHION TEMP |

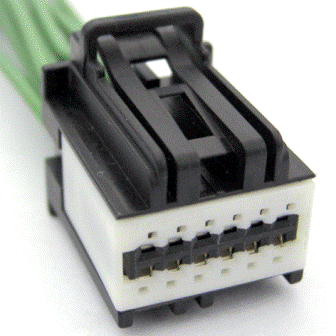

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-930 |
Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) |
