Connector End View C3053 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

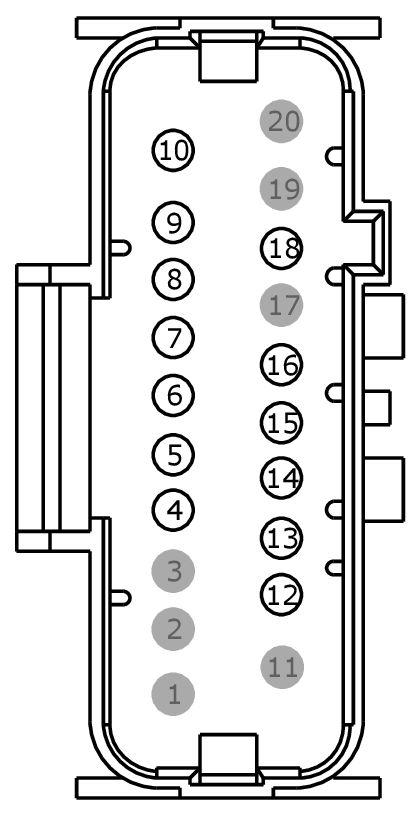

MALE
HARNESS 14D231

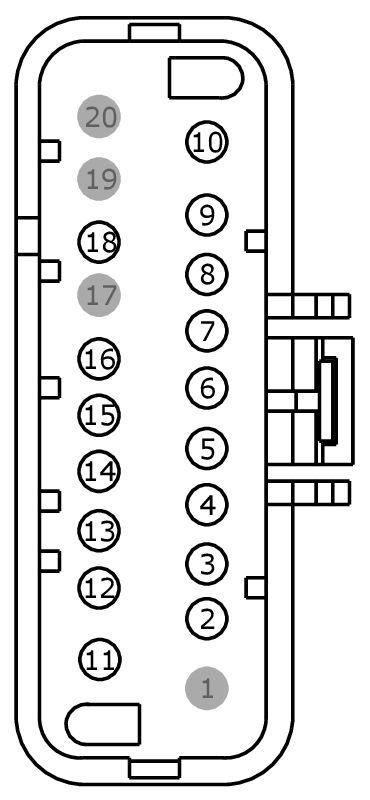

FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | |
| 3 | * | * | |
| 4 | CPP22 (GY-BN) | 18 | |
| 5 | CPP04 (GY) | 18 | |
| 6 | VPP08 (WH) | 20 | |
| 7 | CPP01 (WH-OG) | 18 | |
| 8 | CPP23 (VT-GY) | 18 | |
| 9 | CPP03 (GN-VT) | 18 | |
| 10 | CBX04 (WH-RD) | 16 | |
| 11 | * | * | |
| 12 | CPP02 (BN) | 18 | |
| 13 | CPP09 (VT-OG) | 20 | |
| 14 | CPP10 (BN-BU) | 20 | |
| 15 | VPP17 (VT-BN) | 20 | |
| 16 | RPS12 (YE-VT) | 20 | |
| 17 | * | * | |
| 18 | VPP16 (BU-BN) | 20 | |
| 19 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | VDB06 (GY-OG) | 20 | |
| 3 | VDB07 (VT-OG) | 20 | |
| 4 | CPP22 (GY-BN) | 20 | |
| 5 | CPP04 (GY) | 20 | |
| 6 | VPP08 (WH) | 20 | |
| 7 | CPP01 (WH-OG) | 20 | |
| 8 | CPP23 (VT-GY) | 20 | |
| 9 | CPP03 (GN-VT) | 20 | |
| 10 | SBP02 (YE-RD) | 20 | |
| 11 | GD233 (BK) | 16 | |
| 12 | CPP02 (BN) | 20 | |
| 13 | CPP09 (VT-OG) | 20 | |
| 14 | CPP10 (BN-BU) | 20 | |
| 15 | VPP17 (VT-BN) | 20 | |
| 16 | CPP05 (WH-VT) | 20 | |
| 17 | * | * | |
| 18 | VPP16 (BU-BN) | 20 | |
| 19 | * | * |
