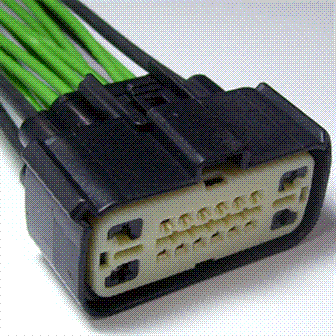

Connector End View C3052 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW

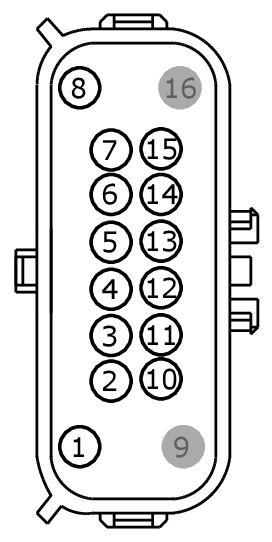

MALE
HARNESS 14D230

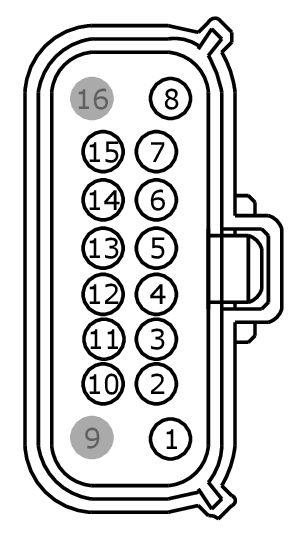

FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | SBB66 (YE-RD) | 12 | |
| 2 | CBP22 (GN-OG) | 20 | |
| 3 | VR216 (GN-OG) | 20 | |
| 4 | CR203 (GY-VT) | 20 | |
| 5 | CR106 (VT-GY) | 20 | |
| 6 | RR106 (YE-OG) | 20 | |
| 7 | RR137 (BK-WH) | 20 | |
| 8 | GD383 (BK-WH) | 12 | |
| 9 | * | * | |
| 10 | CBB92 (GN-WH) | 20 | |
| 11 | VDB25 (GN-OG) | 20 | |
| 12 | VDB26 (GY-BU) | 20 | |
| 13 | VDB06 (GY-OG) | 20 | |
| 14 | VDB07 (VT-OG) | 20 | |
| 15 | VPS81 (WH) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | SBB21 (GY-RD) | 10 | |
| 2 | CR195 (YE-BU) | 20 | |
| 3 | VR216 (GN-OG) | 20 | |
| 4 | CR203 (GY-VT) | 20 | |
| 5 | CR106 (BK) | 20 | |
| 6 | RR106 (YE-OG) | 20 | |
| 7 | RR172 (GN-OG) | 20 | |
| 8 | GD238 (BK-WH) | 10 | |
| 9 | * | * | |
| 10 | CPSC8 (GN-OG) | 20 | |
| 11 | VDB25 (GN-OG) | 20 | |
| 12 | VDB26 (GY-BU) | 20 | |
| 13 | VDB06 (GY-OG) | 20 | |
| 14 | VDB07 (VT-OG) | 20 | |
| 15 | VPS81 (WH) | 20 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
| Pigtail Kit Part Number WPT-1491 |
Service Part Number: 7U2Z-14S411-JC Gauge: 14 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline Switch - Turn Signal |
