Connector End View C3047 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

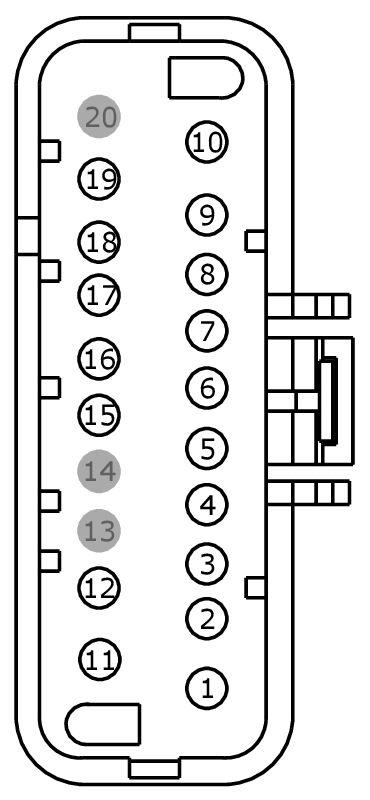

MALE
HARNESS 14D230

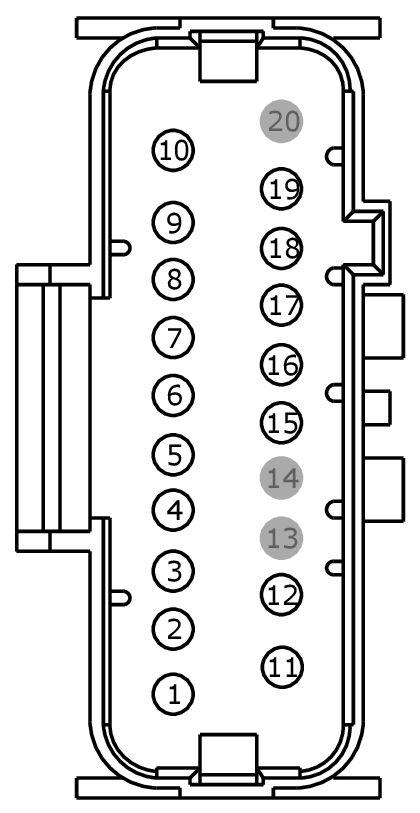

FEMALE
HARNESS 14D233
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD383 (BK-WH) | 16 | |
| 2 | CPSJ4 (BU) | 20 | |
| 3 | RPSJ4 (WH-OG) | 20 | |
| 4 | VDB06 (GY-OG) | 20 | |
| 5 | VDB07 (VT-OG) | 20 | |
| 6 | VPS12 (GY-OG) | 20 | |
| 7 | RPS12 (YE-VT) | 20 | |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS07 (GY-BN) | 14 | |
| 11 | CPS08 (VT-OG) | 14 | |
| 12 | CBB92 (GN-WH) | 20 | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | RHS88 (GY-BN) | 16 | |
| 16 | CHS12 (BU-GY) | 16 | |
| 17 | CHS90 (GY-BU) | 18 | |
| 18 | VHS94 (BN) | 20 | |
| 19 | RHS90 (YE-OG) | 18 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD383 (BK-WH) | 20 | |
| 2 | CPSJ4 (BU) | 20 | |
| 3 | RPSJ4 (WH-OG) | 20 | |
| 4 | VDB06 (GY-OG) | 20 | |
| 5 | VDB07 (VT-OG) | 20 | |
| 6 | VPS12 (GY-OG) | 20 | |
| 7 | RPS12 (YE-VT) | 20 | |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS07 (GY-BN) | 14 | |
| 11 | CPS08 (VT-OG) | 14 | |
| 12 | CBB92 (GN-WH) | 20 | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | RHS88 (GY-BN) | 16 | |
| 16 | CHS12 (BU-GY) | 16 | |
| 17 | CHS90 (GY-BU) | 20 | |
| 18 | VHS94 (BN) | 20 | |
| 19 | RHS90 (YE-OG) | 20 |
