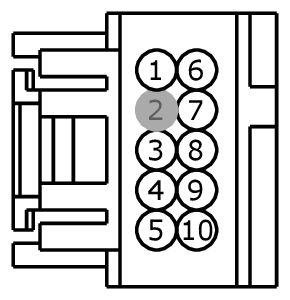

Connector End View C3028 - Cd Changer
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CD CHANGER
COLOR
HARNESS
14K042
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

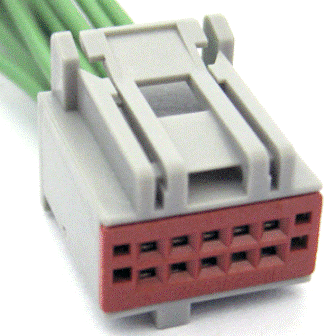

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP33 (RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VMEB0 (GN-WH) | 22 | CTRL MOD. - REMOTE CD # AUDIO RIGHT + | |
| 4 | RMEB0 (WH-BN) | 22 | CTRL MOD. - REMOTE CD # AUDIO RIGHT - | |
| 5 | DMEA9 (BK) | 22 | CTRL MOD. - REMOTE CD # AUDIO D | |
| 6 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 7 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 8 | VMEA9 (BU-GY) | 22 | CTRL MOD. - REMOTE CD # AUDIO LEFT + | |
| 9 | RMEA9 (VT-BN) | 22 | CTRL MOD. - REMOTE CD # AUDIO LEFT - | |
| 10 | GD215 (BK-GY) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-934 |
Service Part Number: 3U2Z-14S411-LSB Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Lamp - Headlamp Switch Module - Lighting Control Module - Reverse Park Aid (RPA) Module - Seat Memory Radio Switch - Headlamp Switch - Headlamp / Foglamp Switch - Multifunction Switch - Power Window - Driver Switch - Turn Signal |
