Connector End View C3007 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

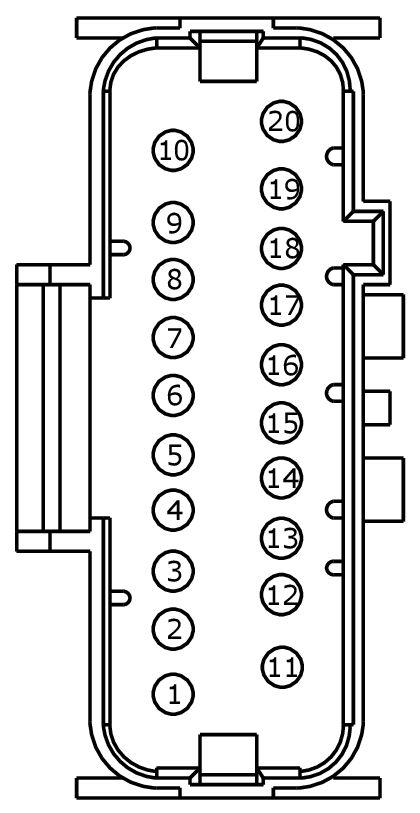

MALE
HARNESS 14D232/14D231

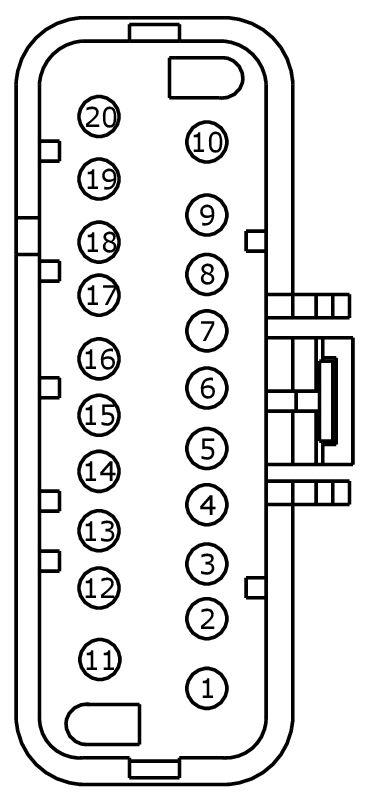

FEMALE
HARNESS 14D232/14D231
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD382 (BK-GY) | 16 | |
| 1 | GD904 (BK-BU) | 16 | |
| 2 | CPS95 (GN-VT) | 20 | |
| 2 | CPSJ4 (BU) | 20 | |
| 3 | CPS96 (WH-OG) | 20 | |
| 3 | RPSJ4 (WH-OG) | 20 | |
| 4 | VDB06 (GY-OG) | 20 | |
| 5 | VDB07 (VT-OG) | 20 | |
| 6 | VPS12 (GY-OG) | 20 | |
| 6 | VPS12 (VT-OG) | 20 | |
| 7 | RPS12 (GN-OG) | 20 | |
| 7 | RPS12 (YE-VT) | 20 | |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS07 (GY-BN) | 14 | |
| 11 | CPS08 (VT-OG) | 14 | |
| 11 | CPS08 (VT-OG) | 14 | |
| 12 | CBB92 (GN-WH) | 20 | |
| 13 | RHS03 (GY-OG) | 20 | |
| 14 | RHS02 (BU-OG) | 16 | |
| 15 | RHS87 (BU-GY) | 16 | |
| 16 | CHS12 (YE-GN) | 16 | |
| 17 | CHS89 (GN-BU) | 20 | |
| 17 | VHS16 (BU-GN) | 20 | |
| 18 | CHS12 (YE-GN) | 16 | |
| 18 | VHS91 (WH) | 20 | |
| 19 | CHS03 (GN-BN) | 20 | |
| 19 | RHS89 (VT-GN) | 18 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD382 (BK-GY) | 20 | |
| 1 | GD904 (BK-BU) | 16 | |
| 2 | CPS95 (GN-VT) | 20 | |
| 2 | CPSJ4 (BU) | 20 | |
| 3 | CPS96 (WH-OG) | 20 | |
| 3 | RPSJ4 (WH-OG) | 20 | |
| 4 | VDB06 (GY-OG) | 20 | |
| 5 | VDB07 (VT-OG) | 20 | |
| 6 | VPS12 (GY-OG) | 20 | |
| 7 | RPS12 (YE-VT) | 20 | |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS07 (GY-BN) | 14 | |
| 10 | CPS29 (WH-BN) | 14 | |
| 11 | CPS08 (VT-OG) | 14 | |
| 11 | CPS30 (VT-BN) | 14 | |
| 12 | CBB92 (GN-WH) | 20 | |
| 13 | RHS03 (GY-OG) | 20 | |
| 14 | RHS02 (BU-OG) | 16 | |
| 15 | RHS87 (BU-GY) | 16 | |
| 16 | CHS12 (YE-GN) | 16 | |
| 17 | CHS89 (GN-BU) | 20 | |
| 17 | VHS16 (BU-GN) | 20 | |
| 18 | CHS12 (YE-GN) | 16 | |
| 18 | VHS91 (WH) | 20 | |
| 19 | CHS03 (GN-BN) | 20 | |
| 19 | RHS89 (VT-GN) | 20 |
