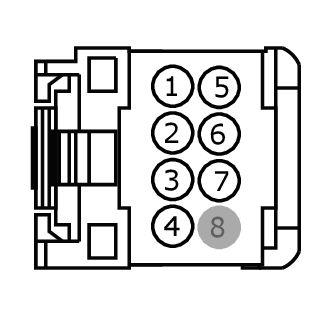

Connector End View C2599 - Pro Trailer Backup Assist (PTBA) Control Knob
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
PRO TRAILER BACKUP ASSIST (PTBA) CONTROL KNOB
COLOR
HARNESS
14401/14C210
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LAT30 (YE-GY) | 26 | SWITCH - TRAILER BACKING ASSIST+ | |
| 1 | LAT30 (YE-GY) | 22 | SWITCH - TRAILER BACKING ASSIST+ | |
| 1 | LAT30 (YE-GY) | 26 | SWITCH - TRAILER BACKING ASSIST+ | |
| 2 | VAT30 (VT-GN) | 26 | SWITCH - TRAILER BACKING ASSIST SIGNAL | |
| 2 | VAT30 (VT-GN) | 26 | SWITCH - TRAILER BACKING ASSIST SIGNAL | |
| 2 | VAT30 (VT-GN) | 22 | SWITCH - TRAILER BACKING ASSIST SIGNAL | |
| 3 | RAT30 (BU-BN) | 26 | SWITCH - TRAILER BACKING ASSIST- | |
| 3 | RAT30 (BU-BN) | 26 | SWITCH - TRAILER BACKING ASSIST- | |
| 3 | RAT30 (BU-BN) | 22 | SWITCH - TRAILER BACKING ASSIST- | |
| 4 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 5 | LAT38 (BU-OG) | 26 | SWITCH - TRAILER BACKING ASSIST # ENABLE | |
| 5 | LAT38 (BU-OG) | 26 | SWITCH - TRAILER BACKING ASSIST # ENABLE | |
| 5 | LAT38 (BU-OG) | 22 | SWITCH - TRAILER BACKING ASSIST # ENABLE | |
| 6 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 7 | CAT39 (GN-VT) | 26 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | |
| 7 | CAT39 (GN-VT) | 26 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | |
| 7 | CAT39 (GN-VT) | 22 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | |
| 8 | * | * | Not Used |
