Connector End View C2518 - Battery Energy Control Module B (BECMB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BATTERY ENERGY CONTROL MODULE B (BECMB)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW

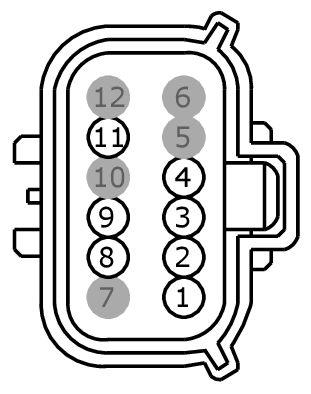

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD216 (BK-VT) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 2 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | CR195 (YE-BU) | 20 | CTRL MOD. - EXTENDED POWER # OCCUPANT CLASSIFICATION MODULE POWER | |
| 4 | CBP32 (GN-VT) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 4 | SBP14 (BN-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 9 | CR195 (YE-BU) | 22 | CTRL MOD. - EXTENDED POWER # OCCUPANT CLASSIFICATION MODULE POWER | |
| 10 | * | * | Not Used | |
| 11 | SBP14 (BN-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 12 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1544 |

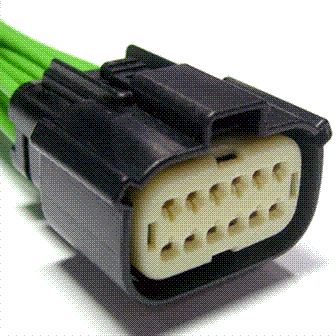

Service Part Number: AU2Z-14S411-AMB Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses Connector - Inline Lamp - Front Turn Lamp - Headlamp - High/Low Beam Mirror - Sideview / Heated Module - Battery Energy Control Module - Extended Power Module - Gear Shift Module - Glow Plug Module - Transmission Ranger Control Trailer Tow - Vehicle Side |
| Pigtail Kit Part Number WPT-1125 |
Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses Connector - Inline Mirror - Sideview |
