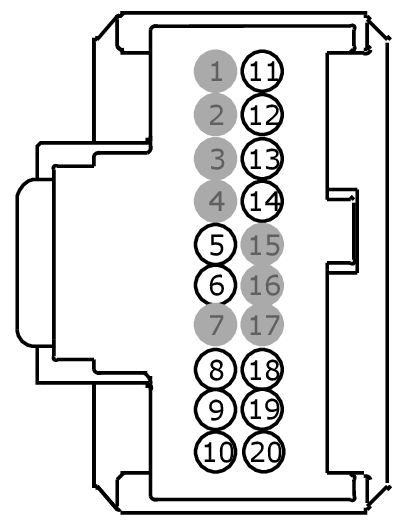

Connector End View C2512A - Image Processing Module B (IPMB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
IMAGE PROCESSING MODULE B (IPMB)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CMP40 (VT) | 22 | SWITCH - FRONT 360 CAMERA ENABLE | |
| 6 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 7 | * | * | Not Used | |
| 8 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 9 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 10 | CDC82 (GN-VT) | 20 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | |
| 11 | DMP19 (BK) | 22 | CAMERA - PARKING AID REAR VIDEO D | |
| 12 | RMP19 (BN-VT) | 22 | CAMERA - PARKING AID REAR VIDEO - | |
| 13 | VMP19 (WH-GN) | 22 | CAMERA - PARKING AID REAR VIDEO + | |
| 14 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | DMP43 (BK) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT D | |
| 19 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | |
| 20 | VMP43 (GN-BU) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
