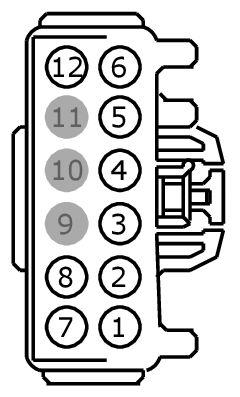

Connector End View C2498C - Trailer Tow Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TRAILER TOW MODULE
COLOR
HARNESS
14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CAT06 (YE) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) | |
| 2 | LAT30 (YE-GY) | 26 | SWITCH - TRAILER BACKING ASSIST+ | |
| 2 | LAT30 (YE-GY) | 22 | SWITCH - TRAILER BACKING ASSIST+ | |
| 3 | CAT14 (OG) | 16 | RELAY - TRAILER TOW BATTERY CHARGING (COLOR TO SAE 1239) | |
| 4 | VAT30 (VT-GN) | 26 | SWITCH - TRAILER BACKING ASSIST SIGNAL | |
| 4 | VAT30 (VT-GN) | 22 | SWITCH - TRAILER BACKING ASSIST SIGNAL | |
| 5 | RAT30 (BU-BN) | 26 | SWITCH - TRAILER BACKING ASSIST- | |
| 5 | RAT30 (BU-BN) | 22 | SWITCH - TRAILER BACKING ASSIST- | |
| 6 | CAT39 (GN-VT) | 26 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | |
| 6 | CAT39 (GN-VT) | 22 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | |
| 7 | LAT38 (BU-OG) | 26 | SWITCH - TRAILER BACKING ASSIST # ENABLE | |
| 7 | LAT38 (BU-OG) | 22 | SWITCH - TRAILER BACKING ASSIST # ENABLE | |
| 8 | CAT09 (GN) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CAT11 (BN) | 14 | CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
