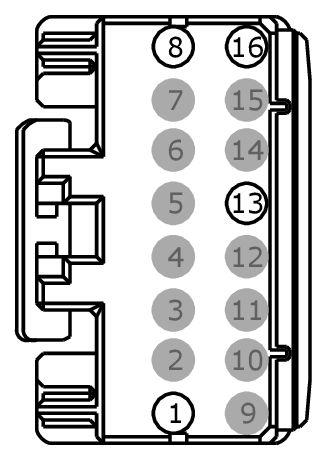

Connector End View C2494A - Telematics Control Unit (TCU)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TELEMATICS CONTROL UNIT (TCU)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP17 (RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | GD215 (BK-GY) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |

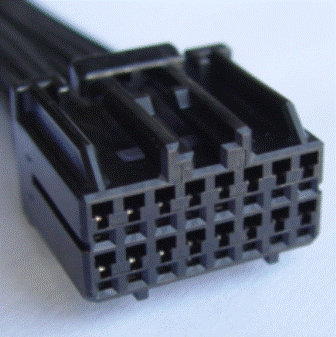

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-242 |
Service Part Number: 3U2Z-14S411-EBA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses Module - Lighting Control Module - Seat Memory |
