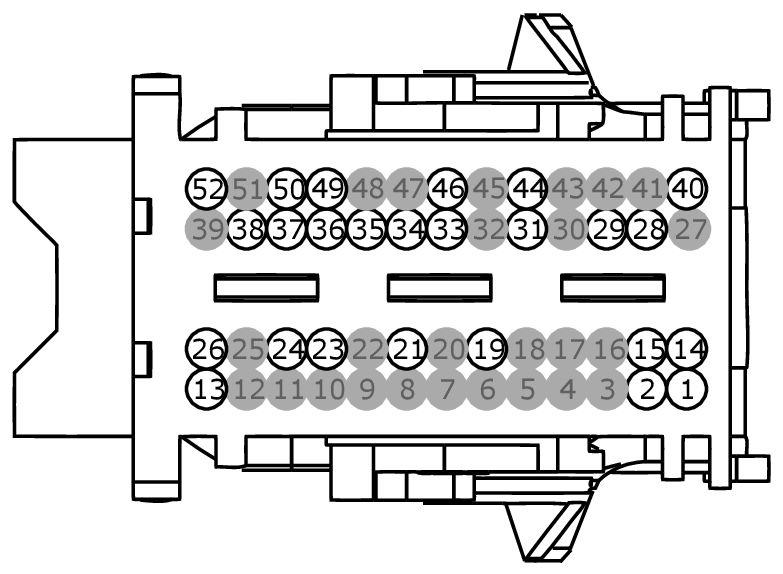

Connector End View C2280E - Body Control Module (BCM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BODY CONTROL MODULE (BCM)
COLOR
HARNESS
14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPL45 (BN) | 22 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 2 | CPK30 (VT) | 26 | SWITCH - KEYLESS KEYPAD LINE B | |
| 2 | CPK30 (VT) | 22 | SWITCH - KEYLESS KEYPAD LINE B | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CLS17 (YE-GY) | 18 | CTRL MOD. - STOP HIGH MOUNT | |
| 14 | CPL60 (BN-YE) | 22 | SWITCH - LIFTGATE GLASS RELEASE | |
| 15 | CPK31 (GN) | 26 | SWITCH - KEYLESS KEYPAD LINE C | |
| 15 | CPK31 (GN) | 22 | SWITCH - KEYLESS KEYPAD LINE C | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | CPL39 (YE) | 22 | SWITCH - LATCH REAR PASSENGER SIDE OR RIGHT REAR # AJAR (INCL.SLIDING DOOR) | |
| 20 | * | * | Not Used | |
| 21 | CPL31 (WH) | 22 | SWITCH - LATCH PASSENGER OR RIGHT FRONT # AJAR | |
| 22 | * | * | Not Used | |
| 23 | CLS09 (WH-OG) | 18 | CTRL MOD. - PARK REAR RIGHT | |
| 24 | CLS08 (VT-GN) | 18 | CTRL MOD. - PARK REAR LEFT | |
| 25 | * | * | Not Used | |
| 26 | CLS51 (WH-GN) | 18 | CTRL MOD. - STOP/TURN LEFT OUTBOARD | |
| 26 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | |
| 27 | * | * | Not Used | |
| 28 | CPK29 (GY) | 26 | SWITCH - KEYLESS KEYPAD LINE A | |
| 28 | CPK29 (GY) | 22 | SWITCH - KEYLESS KEYPAD LINE A | |
| 29 | CPK52 (VT-WH) | 20 | CTRL MOD. - LIFTGATE/TAILGATE HANDS-FREE # OUTPUT | |
| 30 | * | * | Not Used | |
| 31 | CLS55 (GN-BU) | 18 | LAMP - TURN REAR LEFT # SIGNAL OUT | |
| 32 | * | * | Not Used | |
| 33 | CPL26 (GN-VT) | 26 | SWITCH - LATCH DRIVER OR LEFT FRONT # AJAR | |
| 33 | CPL26 (GN-VT) | 22 | SWITCH - LATCH DRIVER OR LEFT FRONT # AJAR | |
| 34 | CPL58 (GY-OG) | 22 | SWITCH - LIFTGATE/DECKLID # GLASS AJAR | |
| 35 | CPK28 (WH) | 26 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 35 | CPK28 (WH) | 22 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 36 | VDN03 (GY-VT) | 22 | CTRL MOD. - LIN BUS # BCM 3 | |
| 37 | VDN04 (VT-WH) | 22 | CTRL MOD. - LIN BUS # BCM 4 | |
| 38 | VDN13 (BN) | 22 | CTRL MOD. - LIN BUS # BCM 5 | |
| 39 | * | * | Not Used | |
| 40 | CAT13 (GN-OG) | 26 | CTRL MOD. - TRAILER TOW # TRAILER CONNECT SIGNAL | |
| 40 | CAT13 (GN-OG) | 22 | CTRL MOD. - TRAILER TOW # TRAILER CONNECT SIGNAL | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | CLS54 (BU-OG) | 18 | LAMP - TURN REAR RIGHT # SIGNAL OUT | |
| 45 | * | * | Not Used | |
| 46 | CPL36 (GN) | 20 | SWITCH - LATCH REAR DRIVER SIDE OR LEFT REAR # AJAR (INCL.SLIDING DOOR) | |
| 47 | * | * | Not Used | |
| 48 | * | * | Not Used | |
| 49 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | |
| 50 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # BCM 6 | |
| 51 | * | * | Not Used | |
| 52 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP RIGHT REAR | |
| 52 | CLS53 (GY-VT) | 18 | CTRL MOD. - STOP/TURN RIGHT OUTBOARD |
