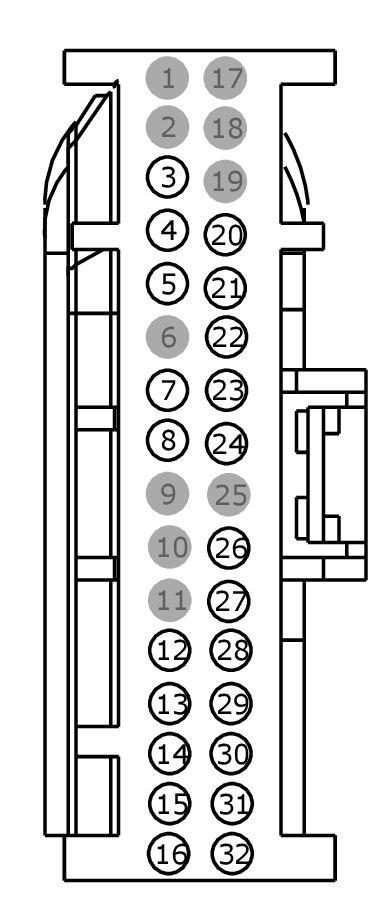

Connector End View C2280D - Body Control Module (BCM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BODY CONTROL MODULE (BCM)
COLOR
HARNESS
14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPK57 (BN-BU) | 20 | CTRL MOD. - KEYLESS VEHICLE # SOUNDER | |
| 4 | VPK47 (VT) | 20 | SENSOR - KEYLESS VEHICLE HANDLE REAR PASSENGER SIDE POWER/DATA | |
| 5 | VPK40 (WH-OG) | 20 | SENSOR - KEYLESS VEHICLE HANDLE PASSENGER POWER/DATA | |
| 5 | VPK40 (WH-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE PASSENGER POWER/DATA | |
| 6 | * | * | Not Used | |
| 7 | VMP17 (YE-OG) | 22 | SENSOR - PARKING AID # REAR # (RIGHT OUTER) | |
| 8 | VMP16 (YE-GY) | 22 | SENSOR - PARKING AID # REAR # (RIGHT INNER) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VPK55 (GN-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA ROCKER PANEL PASSENGER SIDE + | |
| 12 | VPK02 (VT-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE PASSENGER + | |
| 13 | VPK54 (YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA ROCKER PANEL DRIVER SIDE + | |
| 13 | VPK01 (BN-YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER + | |
| 14 | RPK05 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 (FRONT) - | |
| 15 | RPK06 (BU-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) - | |
| 16 | VPK06 (GY-VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) + | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | RPK39 (VT-OG) | 20 | SENSOR - KEYLESS VEHICLE HANDLE | |
| 21 | VPK39 (GN-VT) | 20 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | |
| 21 | VPK39 (GN-VT) | 22 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | |
| 22 | VPK46 (GY) | 20 | SENSOR - KEYLESS VEHICLE HANDLE REAR DRIVER SIDE POWER/DATA | |
| 23 | VMP15 (YE-GN) | 22 | SENSOR - PARKING AID # REAR # (LEFT OUTER) | |
| 24 | VMP14 (WH-OG) | 22 | SENSOR - PARKING AID # REAR # (LEFT INNER OR MIDDLE) | |
| 25 | * | * | Not Used | |
| 26 | LMP07 (BU-WH) | 22 | CTRL MOD. - PARKING AID # SENSORS REAR + | |
| 27 | RMP07 (GN-WH) | 22 | CTRL MOD. - PARKING AID # SENSORS REAR - | |
| 28 | RPK54 (BU) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA ROCKER PANEL DRIVER SIDE - | |
| 28 | RPK01 (WH-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER - | |
| 29 | RPK55 (GY-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA ROCKER PANEL PASSENGER SIDE - | |
| 29 | RPK02 (GY-YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE PASSENGER - | |
| 30 | VPK56 (YE-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA EXTERIOR (FRONT CENTER) + | |
| 31 | VPK05 (BN-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 (FRONT) + | |
| 32 | RPK56 (WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA EXTERIOR (FRONT CENTER) - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1512 |
Service Part Number: JU2Z-14S411-DA Gauge: 20 Pin material: Silver Cavities: 32 Vehicle Uses Module - Body Control |
