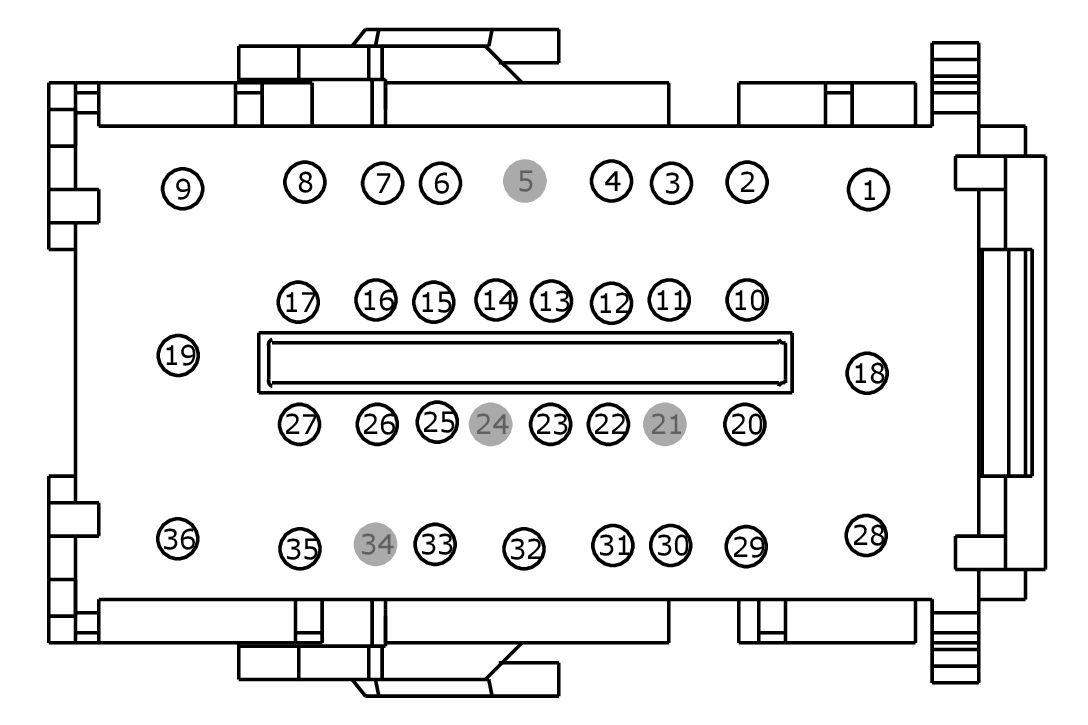

Connector End View C2280C - Body Control Module (BCM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BODY CONTROL MODULE (BCM)
COLOR
HARNESS
14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP29 (GY-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 2 | SBP28 (GN-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 3 | SBP09 (RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 4 | CBX07 (GN-RD) | 20 | POWER - CTRL MOD. AMBIENT LIGHTING | |
| 5 | * | * | Not Used | |
| 6 | GD238 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 7 | GD238 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 8 | CBP36 (BU-BN) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 9 | CBP38 (GY-BU) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 10 | GD238 (BK-WH) | 10 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 11 | CLS10 (GN-BN) | 18 | CTRL MOD. - REVERSE LEFT OR COMMON | |
| 12 | CLS44 (VT-BN) | 18 | CTRL MOD. - STOP | |
| 12 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK LAMPS 1 | |
| 12 | CLS05 (BU-GY) | 18 | CTRL MOD. - PARK LAMPS 1 | |
| 13 | VLN33 (GY-VT) | 20 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 13 | VLN33 (GY-VT) | 22 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 14 | CLN09 (YE-GN) | 20 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 15 | SBP11 (BU-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 16 | SBP10 (YE-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 17 | SBP14 (BN-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 17 | SBP14 (BN-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 18 | SBP26 (YE-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 19 | SBP27 (BU-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 20 | SBP05 (GY-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 21 | * | * | Not Used | |
| 22 | SBP32 (VT-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 23 | CBP22 (GN-OG) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 24 | * | * | Not Used | |
| 25 | CLS37 (WH-BU) | 22 | CTRL MOD. - FOG LAMP REAR (RIGHT OR COMMON) | |
| 26 | CLN25 (VT) | 22 | RELAY - PUDDLE LAMPS ( KERB ILLUM. ) | |
| 27 | CPL51 (BU-GN) | 16 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | |
| 28 | SBP25 (RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 28 | SBP25 (RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 29 | SBP02 (YE-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 30 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 31 | CPL10 (GN-WH) | 18 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE | |
| 32 | CPL13 (BN-GN) | 16 | CTRL MOD. - DOOR LOCK # ALL UNLOCK | |
| 33 | CPL59 (BN-BU) | 18 | RELAY - DOOR LOCK # LIFTGATE GLASS RELEASE | |
| 34 | * | * | Not Used | |
| 35 | CPL11 (GY-BN) | 16 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 36 | CBP38 (GY-BU) | 14 | FUSE - OR CIRCUIT BREAKER |
