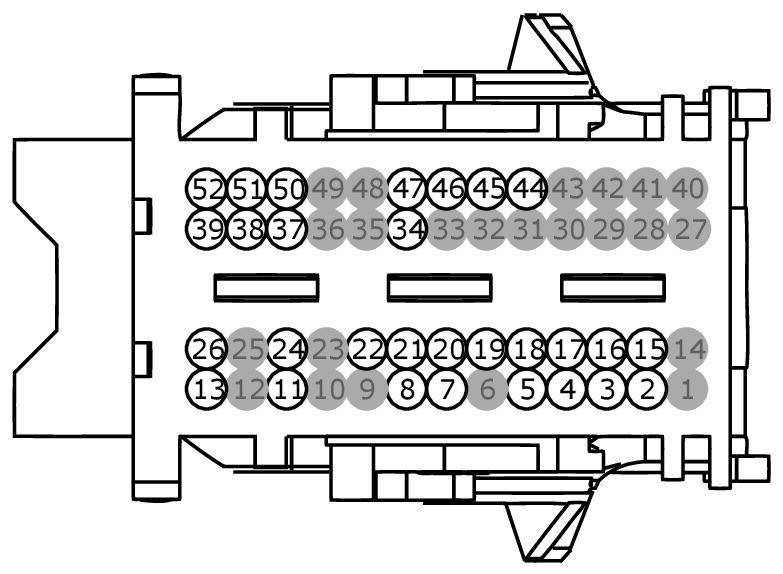

Connector End View C2280B - Body Control Module (BCM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BODY CONTROL MODULE (BCM)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CLS34 (GY) | 26 | SWITCH - PARK LAMPS | |
| 2 | CLS34 (GY) | 22 | SWITCH - PARK LAMPS | |
| 3 | CLN56 (BN-VT) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 3 | CLN56 (BN-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 4 | CMP18 (GN-BN) | 22 | SWITCH - PARKING AID | |
| 5 | CPK35 (YE-OG) | 26 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | |
| 5 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | |
| 6 | * | * | Not Used | |
| 7 | CLN55 (YE-VT) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 7 | CLN55 (YE-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 8 | CLS48 (BU) | 22 | SWITCH - FOG LAMP REAR | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | CRT36 (BU-GY) | 22 | CTRL MOD. - WIRELESS CHARGE ENABLE/DISABLE | |
| 12 | * | * | Not Used | |
| 13 | VDN15 (BU-GY) | 22 | CTRL MOD. - LIN BUS # BCM 7 | |
| 14 | * | * | Not Used | |
| 15 | CLF24 (YE-BU) | 26 | SWITCH - HEADLAMP ON | |
| 15 | CLF24 (YE-BU) | 22 | SWITCH - HEADLAMP ON | |
| 16 | CLF23 (WH-VT) | 26 | SWITCH - HEADLAMP OFF | |
| 16 | CLF23 (WH-VT) | 22 | SWITCH - HEADLAMP OFF | |
| 17 | CMP32 (GN) | 22 | SWITCH - ACTIVE PARK ASSIST (AUTOPARK) | |
| 18 | RRH02 (GN-WH) | 22 | CTRL MOD. - SWITCH HORN | |
| 19 | CLS32 (BN-YE) | 22 | SWITCH - HAZARD | |
| 20 | CLF21 (GY-VT) | 26 | SWITCH - FOG LAMPS FRONT | |
| 20 | CLF21 (GY-VT) | 22 | SWITCH - FOG LAMPS FRONT | |
| 21 | CLF19 (VT-GN) | 26 | SWITCH - AUTOLAMP (1) ON | |
| 21 | CLF19 (VT-GN) | 22 | SWITCH - AUTOLAMP (1) ON | |
| 22 | RLF14 (GY-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - | |
| 23 | * | * | Not Used | |
| 24 | VLF14 (BU-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | |
| 25 | * | * | Not Used | |
| 26 | VPL56 (BU-GY) | 22 | RECEIVER - REMOTE RF | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | CMP02 (GN-BU) | 22 | CTRL MOD. - PARKING AID # INDICATOR STATUS | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | CDC34 (WH-OG) | 20 | SWITCH - IGNITION # RUN START | |
| 38 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | |
| 39 | CPK36 (VT-BN) | 26 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | |
| 39 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | VLN37 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE) | |
| 44 | VLN37 (BU-WH) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE) | |
| 45 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 46 | CET53 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | |
| 47 | CE436 (VT-OG) | 22 | CTRL MOD. -WAKE UP PCM | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN ACCESSORY | |
| 51 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | |
| 52 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # BCM 1 |
