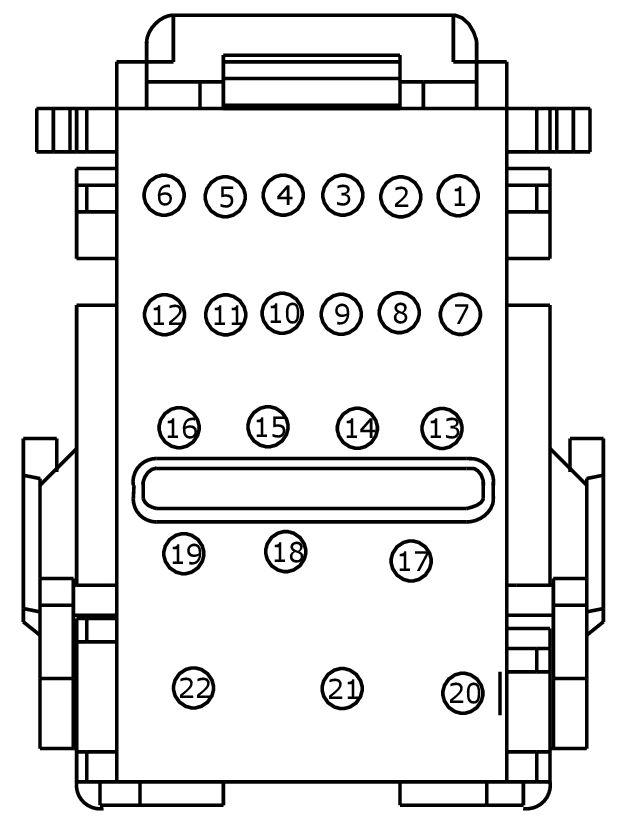

Connector End View C2280A - Body Control Module (BCM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BODY CONTROL MODULE (BCM)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCB08 (VT-WH) | 22 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | |
| 2 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | CBP32 (GN-VT) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 4 | SBP14 (BN-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 5 | CBP20 (YE-VT) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 6 | CBP21 (BU-GY) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 7 | CBP19 (BN-WH) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 8 | SBP13 (GY-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 9 | SBP32 (VT-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 10 | SBP12 (GN-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 11 | SBP17 (RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 12 | SBP18 (YE-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 12 | SBP18 (YE-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 13 | CBP04 (VT) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 14 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 14 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | |
| 15 | * | * | Not Used | |
| 16 | CBP37 (WH) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | SBP15 (WH-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 20 | SBP32 (VT-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 21 | SBP31 (WH-RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 22 | SBP33 (RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 22 | SBP33 (RD) | 14 | FUSE - OR CIRCUIT BREAKER |
