Connector End View C2159 - Adjustable Pedal Motor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
ADJUSTABLE PEDAL MOTOR
COLOR
HARNESS
14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPP02 (BN) | 22 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL REARWARD | |
| 1 | CPP02 (BN) | 20 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL REARWARD | |
| 2 | CPP01 (WH-OG) | 22 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | |
| 2 | CPP01 (WH-OG) | 20 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | |
| 3 | RPP06 (GN) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL - | |
| 3 | CPP05 (WH-VT) | 20 | CTRL MOD. - MOTORS ADJUSTABLE STEERING COLUMN COMMON | |
| 4 | VPP16 (BU-BN) | 22 | SENSOR - ADJUSTABLE PEDAL | |
| 4 | VPP16 (BU-BN) | 20 | SENSOR - ADJUSTABLE PEDAL |

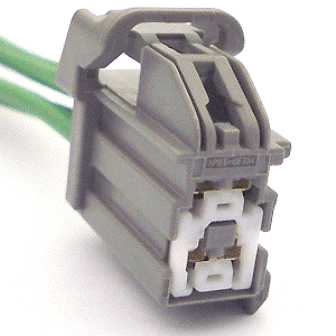

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-977 |
Service Part Number: 3U2Z-14S411-LUB Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses Element - Heated Seat Lamp - Ambient Lighting Lamp - Courtesy - Footwell Mirror - Sideview Motor - Adjustable Pedal Motor - Steering Column Adjust Solenoid - Brake Shift Park Interlock Speaker - Subwoofer Switch - Gear Shift Select/Neutral Safety Transceiver - Passive Anti-Theft (PATS) |
