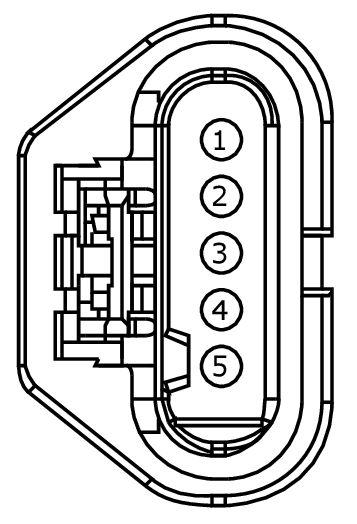

Connector End View C1895 - Turbocharger WASTEGATE Motor 1
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TURBOCHARGER WASTEGATE MOTOR 1
COLOR
HARNESS
12C508
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE354 (VT) | 18 | CTRL MOD. - POWERTRAIN # REDUCTANT PUMP MOTOR (RPMP) + | |
| 2 | VE850 (WH-VT) | 18 | SENSOR - WASTE GATE CONTROL PRESSURE (WGCP) | |
| 3 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | |
| 4 | LE111 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | |
| 5 | RE354 (WH-BU) | 18 | CTRL MOD. - POWERTRAIN # REDUCTANT PUMP MOTOR (RPMP) - |

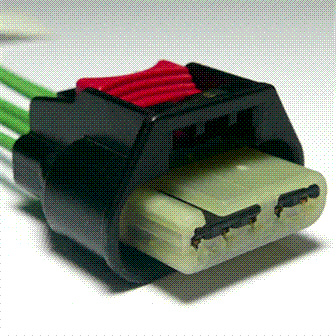

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1504 |
Service Part Number: HU2Z-14S411-LA Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Actuator - Turbocharger Waste Gate Module - NOX Sensor Solenoid - EGR Cooler Bypass Valve - EGR |
