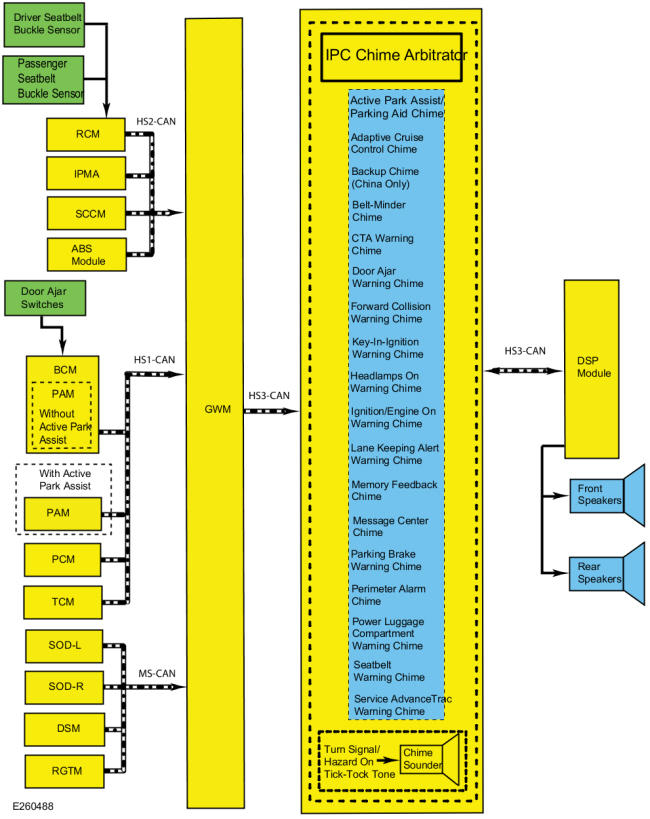

System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Key-in-ignition warning chime |
| 2 | ABS module |
| 3 | BCM |
| 4 | Door ajar switches |
| 5 | Driver seatbelt buckle sensor |
| 6 | Passenger seatbelt buckle sensor |
| 7 | RCM |
| 8 | PCM |
| 9 | GWM |
| 10 | DSP module |
| 11 | Rear speakers |
| 12 | Front speakers |
| 13 | RGTM |
| 14 | SODR |
| 15 | SODL |
| 16 | DSM |
| 17 | SCCM |
| 18 | IPMA |
| 19 | IPC chime arbitrator |
| 20 | Turn signal/hazard on tick-tock tone |
| 21 | Chime sounder |
| 22 | Active park assist/parking aid chime |
| 23 | Adaptive cruise control chime |
| 24 | Forward collision warning chime |
| 25 | Headlamps on warning chime |
| 26 | Ignition/engine on warning chime |
| 27 | Lane keeping alert warning chime |
| 28 | Memory feedback chime |
| 29 | Message center chime |
| 30 | Parking brake warning chime |
| 31 | Perimeter alarm chime |
| 32 | Seatbelt warning chime |
| 33 | Service AdvanceTrac warning chime |
| 34 | Belt-Minder chime |
| 35 | CTA warning chime |
| 36 | Power luggage compartment warning chime |
| 37 | Door ajar warning chime |
| 38 | Backup chime (China only) |
| 39 | TCM |
| 40 | Without active park assist |
| 41 | PAM |
| 42 | PAM |
| 43 | With active park assist |
