WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.

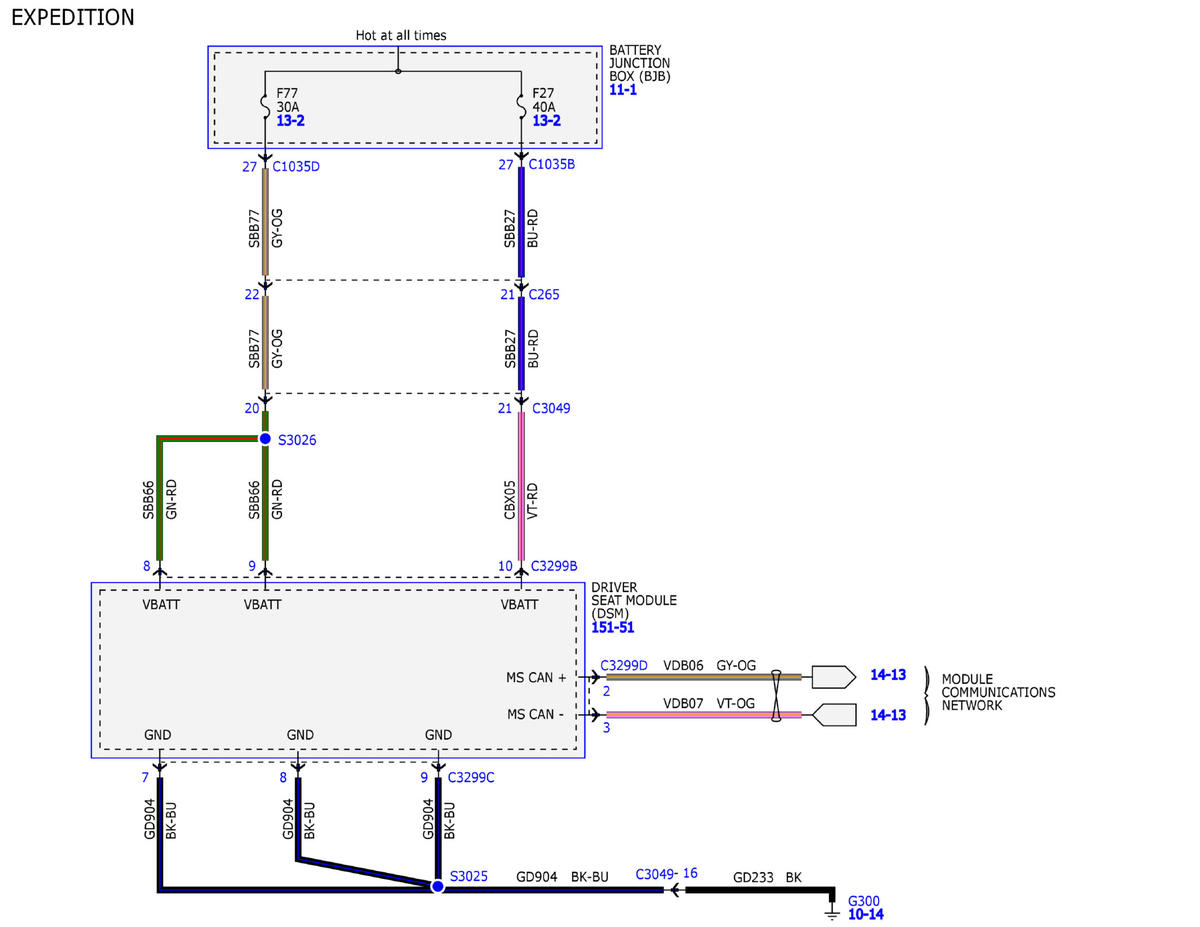

Fig 1: Heated/Vented Seats Wiring Diagram (1 Of 13)
Courtesy of FORD MOTOR COMPANY

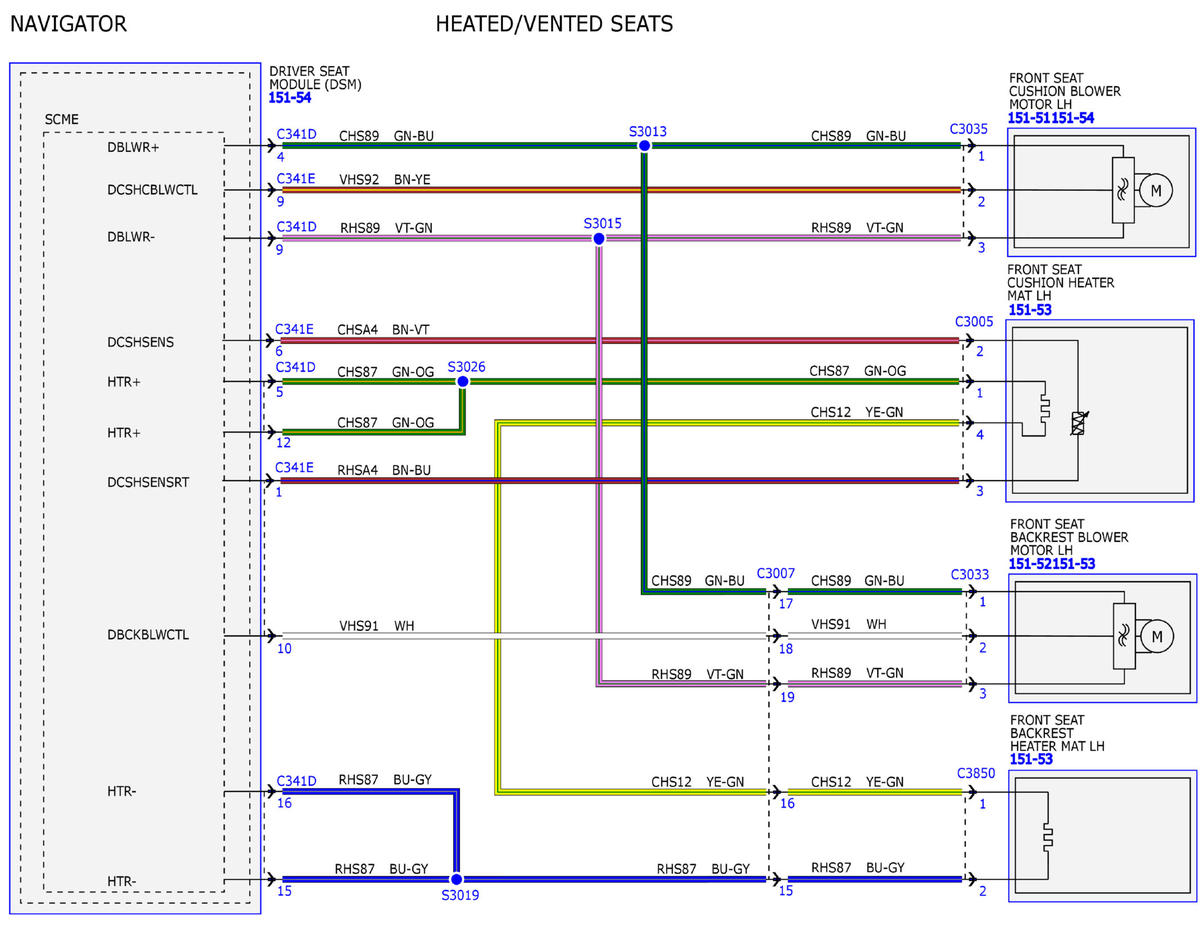

Fig 2: Heated/Vented Seats Wiring Diagram (2 Of 13)
Courtesy of FORD MOTOR COMPANY

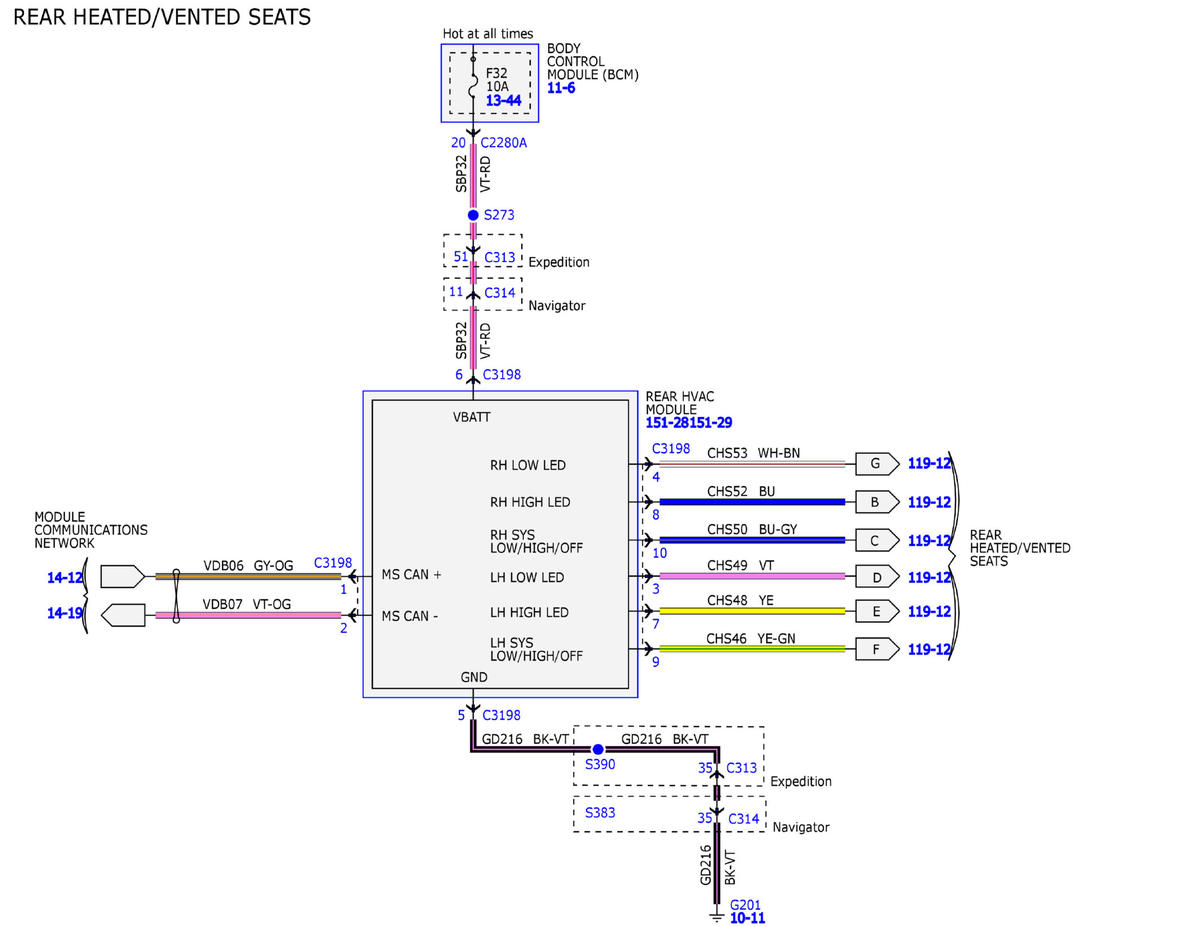

Fig 3: Heated/Vented Seats Wiring Diagram (3 Of 13)
Courtesy of FORD MOTOR COMPANY

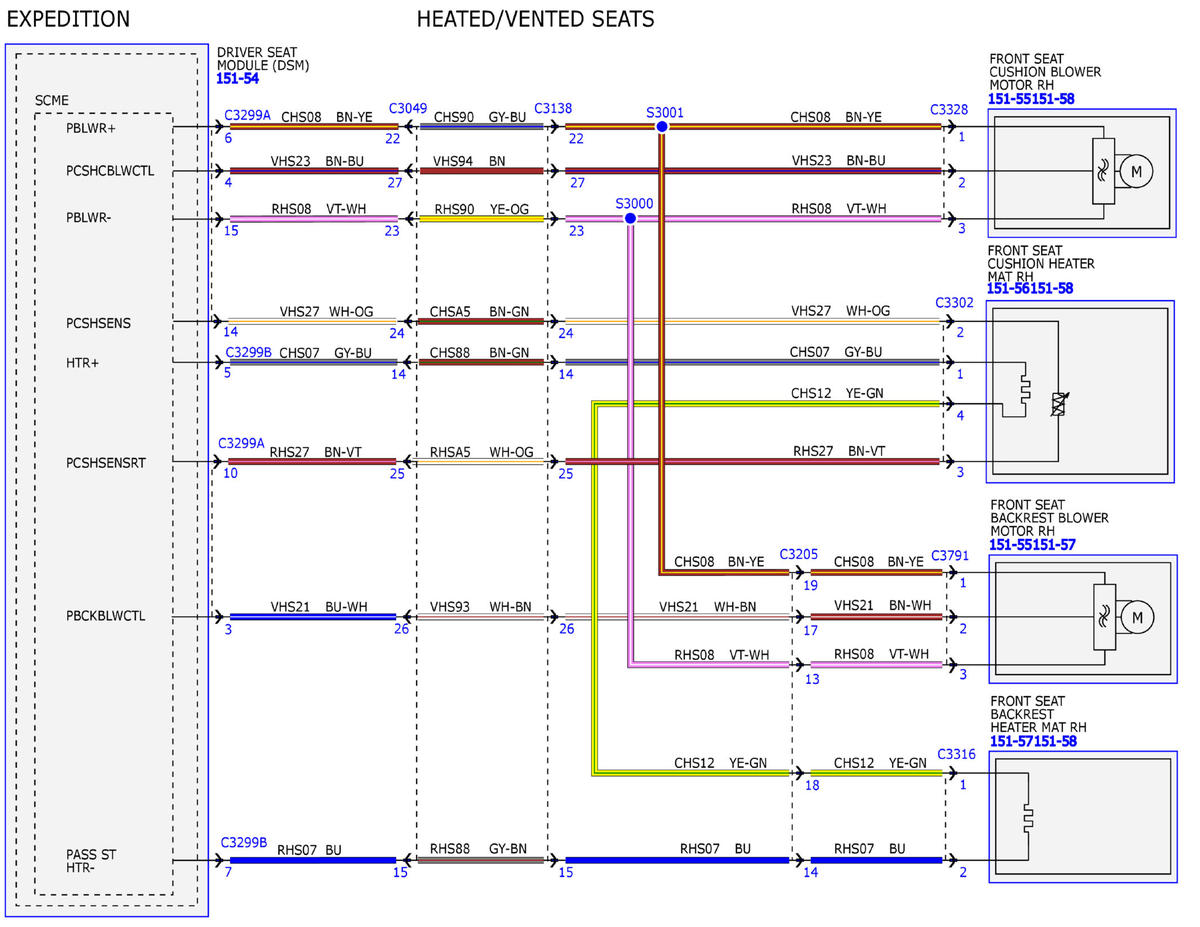

Fig 4: Heated/Vented Seats Wiring Diagram (4 Of 13)
Courtesy of FORD MOTOR COMPANY

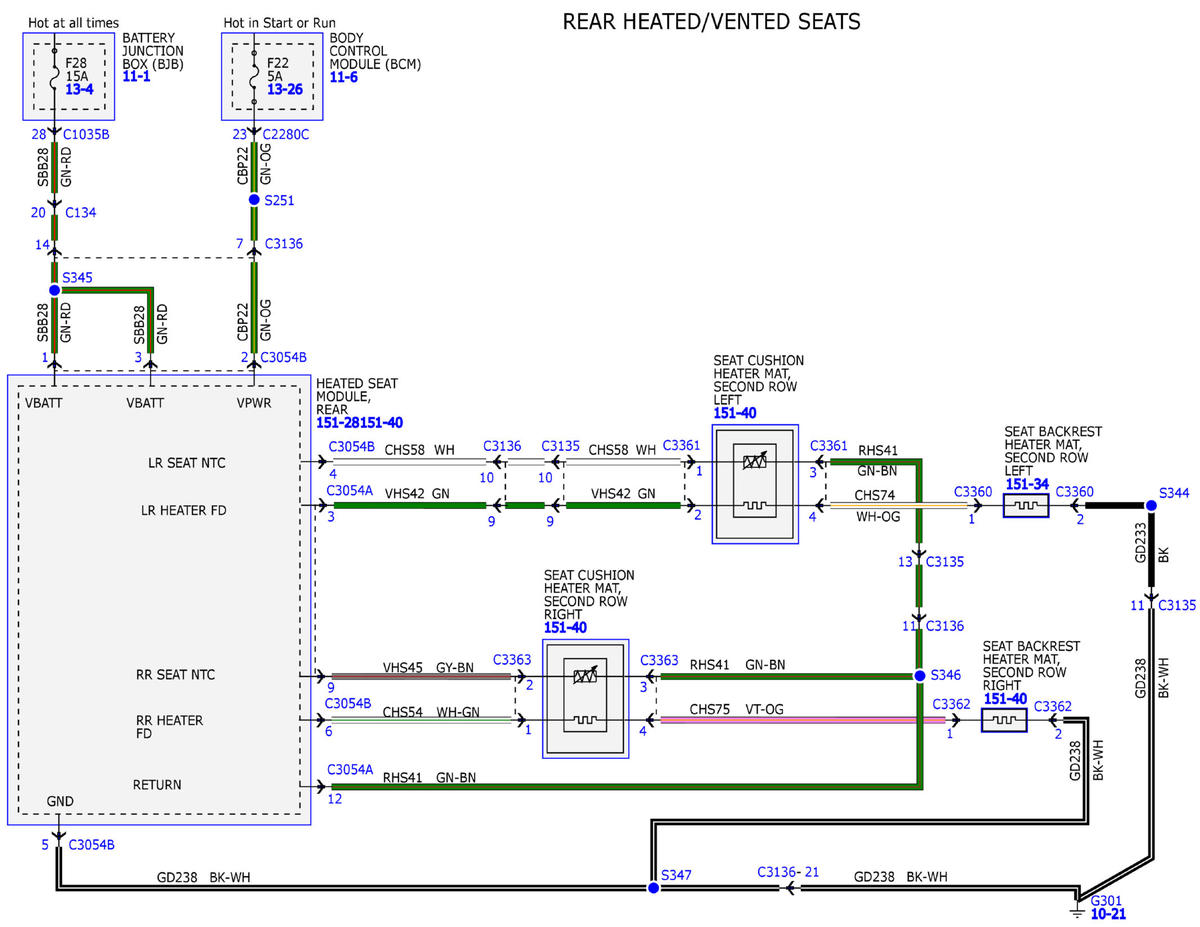

Fig 5: Heated/Vented Seats Wiring Diagram (5 Of 13)
Courtesy of FORD MOTOR COMPANY

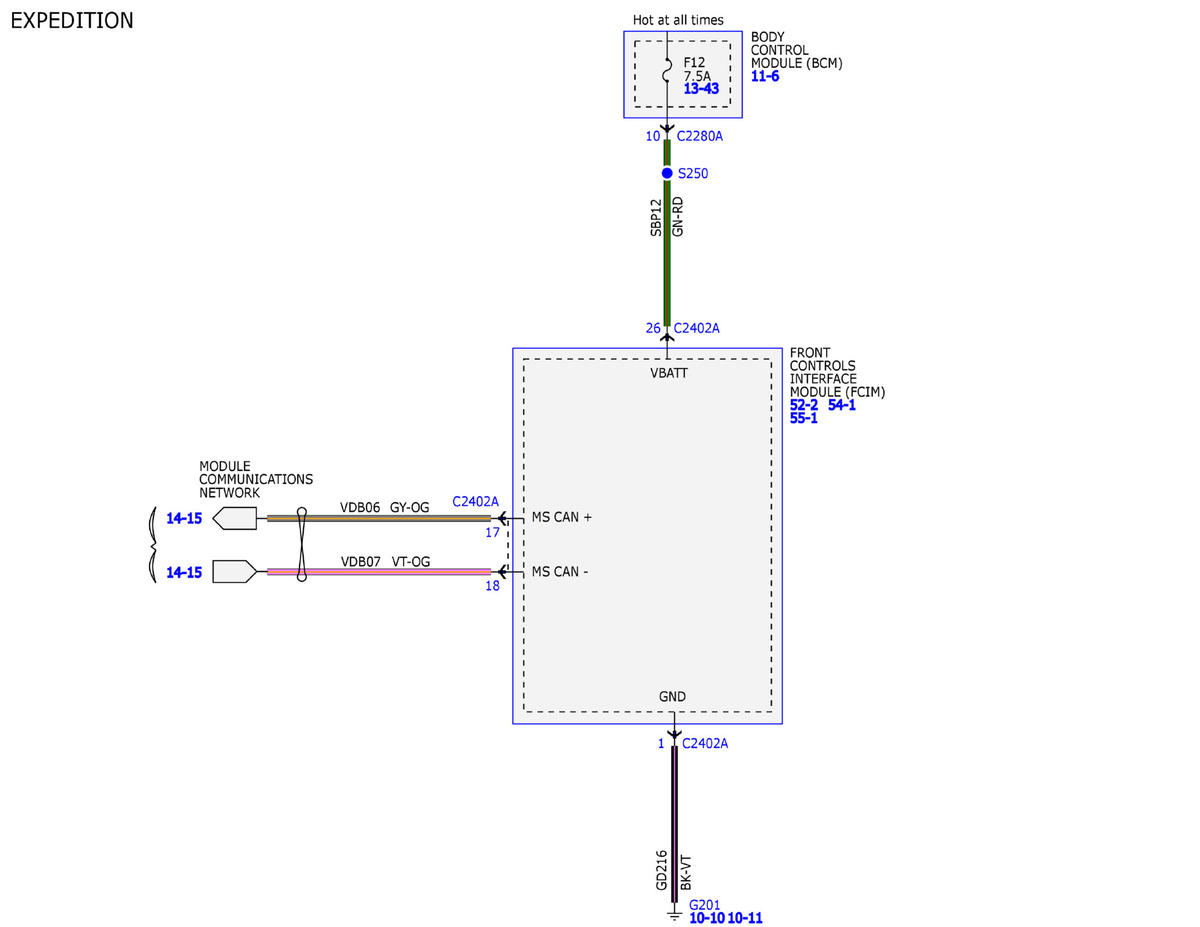

Fig 6: Heated/Vented Seats Wiring Diagram (6 Of 13)
Courtesy of FORD MOTOR COMPANY

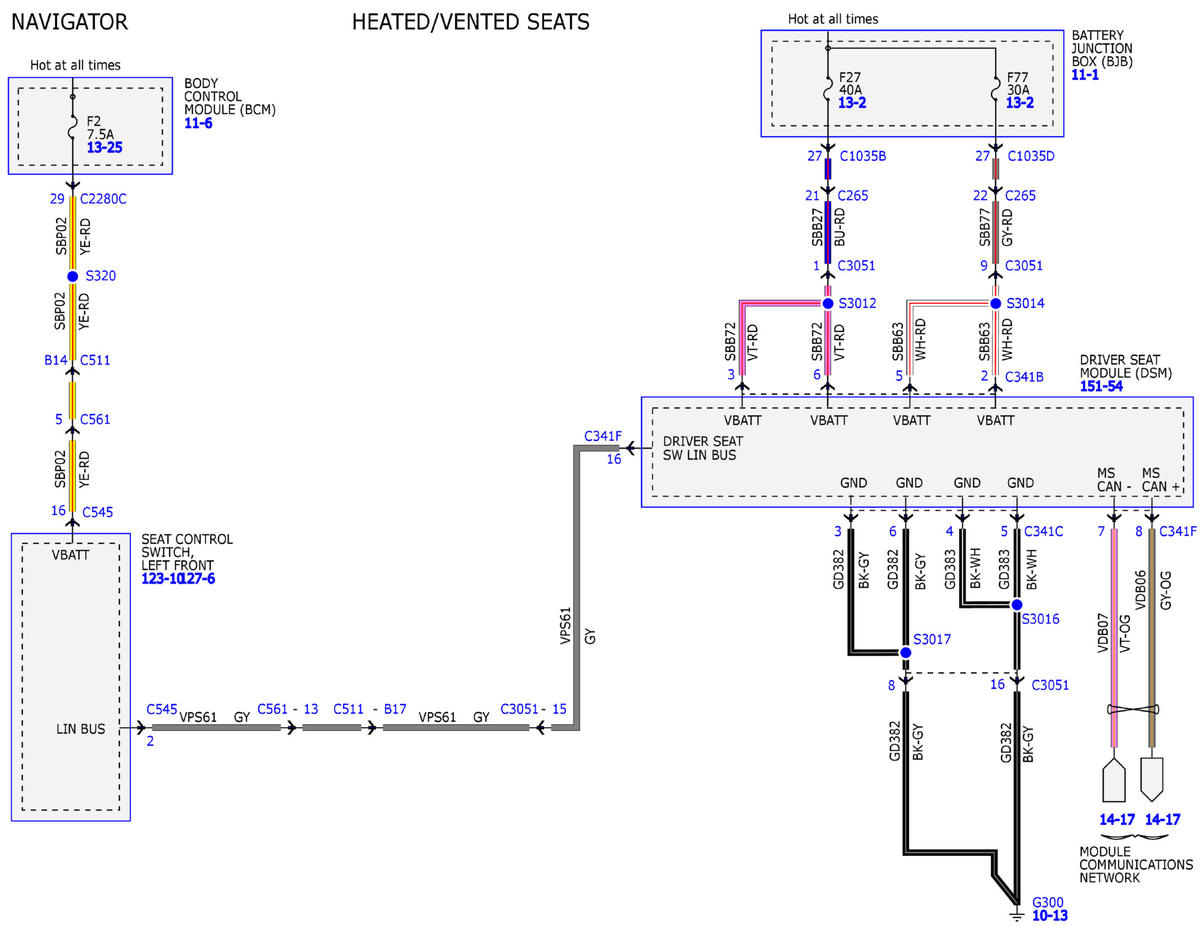

Fig 7: Heated/Vented Seats Wiring Diagram (7 Of 13)
Courtesy of FORD MOTOR COMPANY

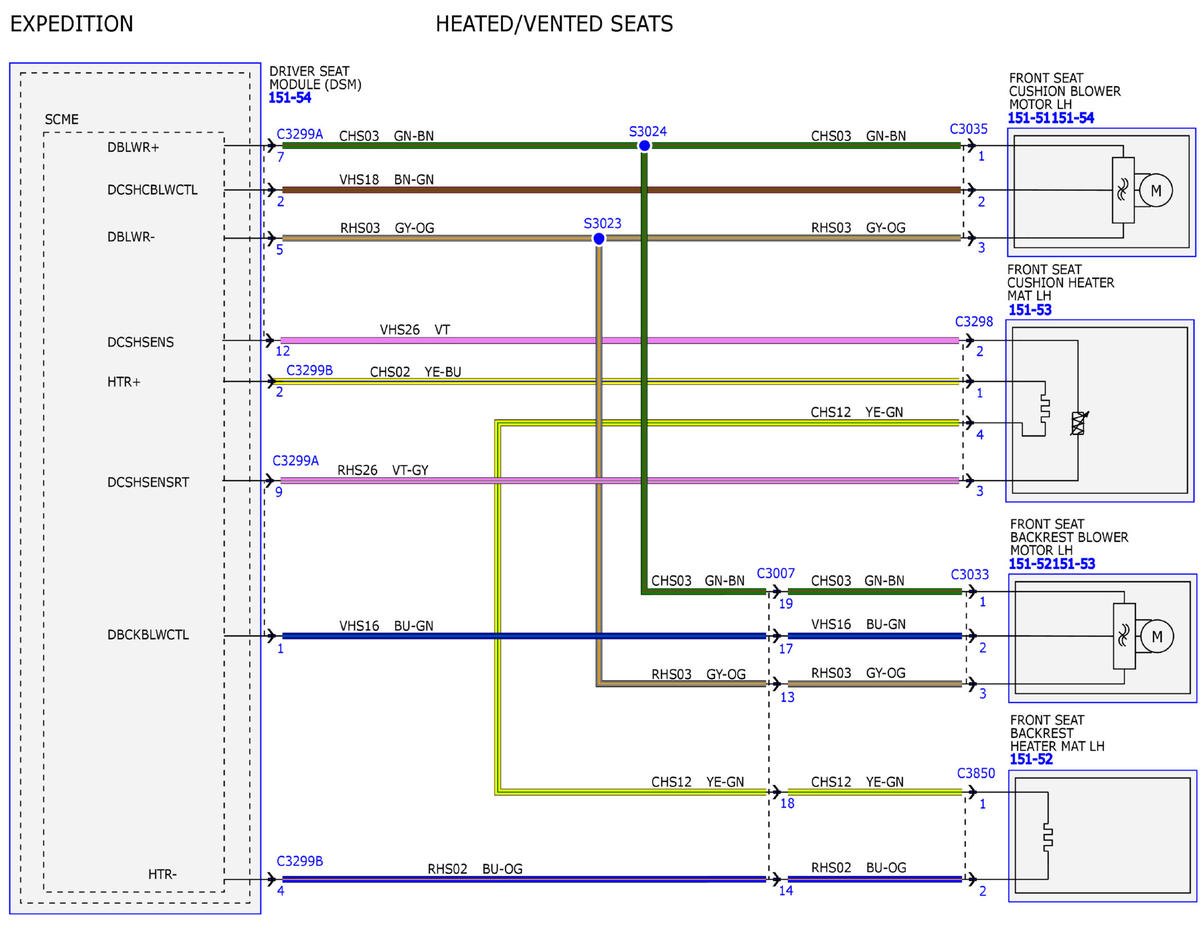

Fig 8: Heated/Vented Seats Wiring Diagram (8 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 9: Heated/Vented Seats Wiring Diagram (9 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 10: Heated/Vented Seats Wiring Diagram (10 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 11: Heated/Vented Seats Wiring Diagram (11 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 12: Heated/Vented Seats Wiring Diagram (12 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 13: Heated/Vented Seats Wiring Diagram (13 Of 13)
