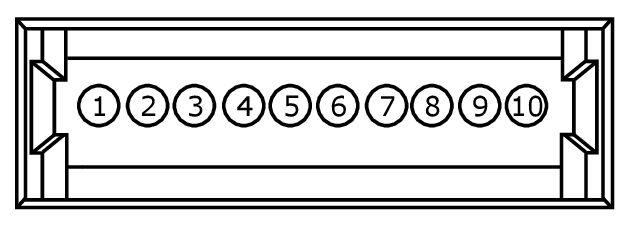

Connector End View C218G - CLOCKSPRING
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CLOCKSPRING
COLOR
HARNESS
N/A
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (*) | * | SWITCH-HORN | |
| 2 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 3 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 4 | * (*) | * | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 5 | * (*) | * | SWITCH - A/D CHAN 3 | |
| 6 | * (*) | * | SWITCH - A/D CHAN 1 | |
| 7 | * (*) | * | SWITCH - A/D CHAN 4 | |
| 8 | * (*) | * | SWITCH - A/D CHAN 2 | |
| 9 | * (*) | * | SWITCH GROUND, LEFT | |
| 10 | * (*) | * | SWITCH GROUND, RIGHT |
