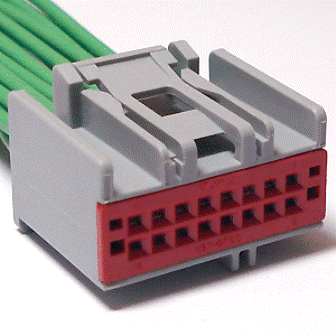

Connector End View C218B - CLOCKSPRING
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CLOCKSPRING
COLOR
GY
HARNESS
PIA
BASE PART #
14A664
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VHS81 (*) | * | THERMISTOR - HEATED STEERING WHEEL + | |
| 2 | RHS81 (*) | * | THERMISTOR - HEATED STEERING WHEEL - | |
| 3 | * | * | Not Used | |
| 4 | RRH02 (*) | * | SWITCH - HORN | |
| 5 | CET42 (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 6 | LX105 (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 | |
| 7 | LX106 (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 | |
| 8 | RX101 (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) | |
| 9 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 10 | GD215 (*) | * | GROUND | |
| 11 | * | * | Not Used | |
| 12 | CET43 (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 13 | RE407 (*) | * | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 14 | LX103 (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 | |
| 15 | LX104 (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 | |
| 16 | RX102 (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-968 |
Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Module - Reverse Park Aid (RPA) Radio Switch - Power Window - Driver Switch - Reverse Park Aid |
| Pigtail Kit Part Number WPT-1582 |
Service Part Number: 3U2Z-14S411-DPC Gauge: 20 Pin material: Silver Cavities: 16 Vehicle Uses Connector - Inline Control - Navigation Display Module - Body Control Module - Reverse Park Aid (RPA) Radio Switch - Power Window - Driver Switch - Reverse Park Aid |
