Connector End View C1622 - Turbocharger Bypass (TCBY) Valve
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TURBOCHARGER BYPASS (TCBY) VALVE
COLOR
HARNESS
15A211
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBK03 (GY) | 20 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | |
| 2 | VE175 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC COMPRESSOR BYPASS VALVE (ECBV PWM) |

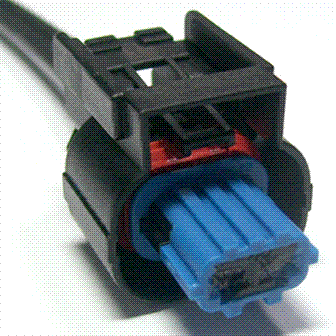

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1062 |
Service Part Number: AU2Z-14S411-UA Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Fuel Injector Sensor - Fuel Tank Temperature Solenoid - Super Charger Bypass |
