Connector End View C1045 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW

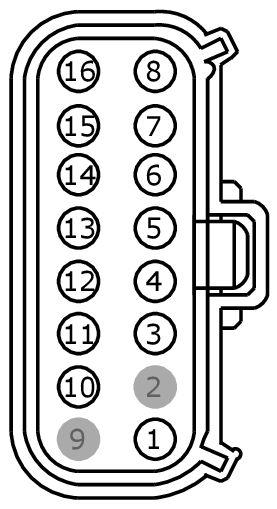

MALE
HARNESS 14290

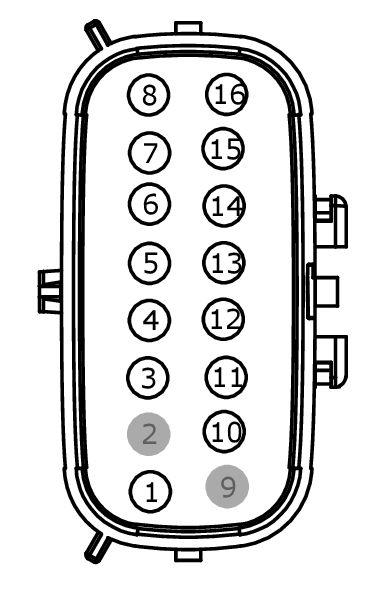

FEMALE
HARNESS 14B060
| Pin | Circuit | Gauge | Qualifier |
| 1 | CDC25 (BN-GN) | 14 | |
| 2 | * | * | |
| 3 | VE462 (WH-BN) | 22 | |
| 4 | VDN03 (GY-VT) | 20 | |
| 5 | RE407 (YE-VT) | 22 | |
| 6 | CET45 (YE-BU) | 20 | |
| 7 | CBK03 (GY) | 20 | |
| 8 | CBK03 (GY) | 20 | |
| 9 | * | * | |
| 10 | CDC10 (BU-OG) | 22 | |
| 11 | CDC15 (VT) | 22 | |
| 12 | LE424 (YE-GN) | 22 | |
| 13 | VDC61 (VT-GN) | 22 | |
| 14 | CH401 (VT-WH) | 22 | |
| 15 | GD132 (BK-VT) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CDC25 (BN-GN) | 14 | |
| 2 | * | * | |
| 3 | VE462 (WH-BN) | 20 | |
| 4 | VDN03 (GY-VT) | 20 | |
| 5 | RE407 (YE-VT) | 20 | |
| 6 | CET45 (YE-BU) | 20 | |
| 7 | CBK03 (GY) | 20 | |
| 8 | CBK03 (GY) | 20 | |
| 9 | * | * | |
| 10 | CDC10 (BU-OG) | 20 | |
| 11 | CDC15 (VT) | 20 | |
| 12 | LE424 (YE-GN) | 20 | |
| 13 | VDC61 (VT-GN) | 20 | |
| 14 | CH401 (VT-WH) | 20 | |
| 15 | GD132 (BK-VT) | 20 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
